Joints hydrauliques sont des composants d'étanchéité spécialement conçus, utilisés dans les vérins hydrauliques et les équipements hydrauliques pour empêcher les fuites de fluide, maintenir la pression, exclure les contaminants et garantir des performances efficaces du système.
Comment fonctionne un joint hydraulique ?
Les joints hydrauliques fonctionnent en créant une interface d'étanchéité contrôlée entre deux surfaces.
Lorsque la pression hydraulique augmente à l'intérieur du système, elle pousse le joint contre la surface d'appui, augmentant ainsi la force d'étanchéité. Cette conception assistée par la pression aide à empêcher le fluide hydraulique de s'échapper tout en permettant aux composants mobiles tels que les tiges de piston ou les pistons de se déplacer en douceur.
En même temps, de nombreux joints hydrauliques sont conçus pour racler la saleté et les contaminants, empêchant les particules abrasives de pénétrer dans le système hydraulique.
Un joint correctement conçu équilibre :

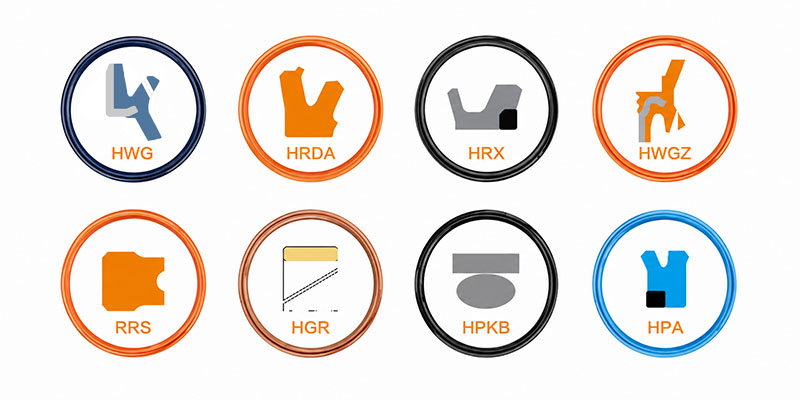

Les différentes applications hydrauliques nécessitent différentes solutions d'étanchéité. Chaque type de joint remplit une fonction spécifique dans le vérin hydraulique.
Joints de tige
Les joints de tige sont installés dans la tête du vérin et empêchent le fluide hydraulique de fuir le long de la tige de piston pendant le fonctionnement.
En tant que l'un des éléments d'étanchéité les plus critiques des vérins hydrauliques, les joints de tige doivent résister à une pression élevée tout en maintenant un faible frottement et une longue durée de vie contre l'usure.
Joints de piston
Les joints de piston séparent les chambres de pression à l'intérieur des vérins hydrauliques.
Ils garantissent que la pression hydraulique agit efficacement sur le piston, permettant un mouvement linéaire fluide et empêchant les fuites internes.
Les joints de piston sont disponibles en conceptions à simple effet et à double effet, selon la configuration du vérin.
Joints racleurs
Les joints racleurs, également appelés joints grattoirs ou joints anti-poussière, éliminent la saleté, l'humidité et les débris de la tige de piston avant que les contaminants ne pénètrent dans le vérin hydraulique.
Bien qu'ils ne retiennent pas directement la pression hydraulique, les joints racleurs jouent un rôle crucial dans la prolongation de la durée de vie des joints et la réduction de l'usure.
Sans un joint racleur efficace, les particules abrasives peuvent rapidement endommager les composants d'étanchéité internes.
Bagues de guidage
Les bagues de guidage soutiennent le piston et la tige tout en empêchant le contact métal contre métal.
Bien qu'elles n'assurent pas elles-mêmes l'étanchéité, elles améliorent la stabilité et réduisent l'usure.
Joints toriques
Les joints toriques figurent parmi les composants d'étanchéité les plus utilisés dans les systèmes hydrauliques.
Ils sont principalement utilisés pour les applications d'étanchéité statique, mais peuvent également servir d'éléments énergisants dans les joints combinés.
Les joints toriques offrent d'excellentes performances d'étanchéité tout en restant économiques et faciles à installer.
Joints rotatifs
Les joints rotatifs sont conçus pour les arbres en rotation plutôt que pour les mouvements alternatifs.
Ils sont couramment utilisés dans les moteurs hydrauliques, les pompes, les boîtes de vitesses et les actionneurs rotatifs où une étanchéité fiable sous mouvement de rotation est nécessaire.
Matériaux couramment utilisés pour les joints hydrauliques
Le choix du bon matériau d'étanchéité est tout aussi important que le choix de la conception correcte du joint.
Polyuréthane (PU)
Le polyuréthane offre une excellente résistance à l'abrasion, une grande élasticité et des performances exceptionnelles contre l'usure, ce qui en fait l'un des matériaux les plus utilisés pour les joints hydrauliques.
PTFE
Le PTFE offre un coefficient de frottement extrêmement faible et une excellente résistance chimique.
Il convient aux applications à haute vitesse et à haute température.
Caoutchouc nitrile (NBR)
Le NBR (caoutchouc nitrile) offre une excellente résistance aux huiles hydrauliques à base de pétrole et est couramment utilisé pour les joints toriques et les joints statiques.
Caoutchouc fluorocarboné (FKM)
Le FKM offre une résistance exceptionnelle aux températures élevées, aux produits chimiques agressifs et au vieillissement.
Il est souvent choisi pour les environnements industriels exigeants.
Plastiques techniques
Les matériaux tels que le PEEK, le POM et les composites renforcés sont largement utilisés pour les bagues de guidage, les bagues anti-extrusion et les éléments d'étanchéité haute pression en raison de leur résistance mécanique exceptionnelle et de leur stabilité dimensionnelle.
Applications des joints hydrauliques
Les joints hydrauliques sont utilisés dans un large éventail d'industries.
Les applications courantes comprennent :
Chaque application nécessite différents matériaux et profils d'étanchéité en fonction de la pression, de la température, de la vitesse et des conditions environnementales.
Les joints hydrauliques sont des composants essentiels qui garantissent le fonctionnement fiable des systèmes hydrauliques en empêchant les fuites de fluide, en maintenant la pression et en protégeant les équipements contre la contamination. Le choix du bon joint hydraulique nécessite une attention particulière aux facteurs tels que les conditions d'application, la pression de fonctionnement, la température et la compatibilité des matériaux.
Que vous conceviez des équipements hydrauliques, entreteniez des machines ou vous approvisionniez en composants d'étanchéité, le choix d'une solution d'étanchéité fiable peut améliorer considérablement les performances des équipements et leur durée de vie.
