Joint de piston de vérin hydraulique robuste HPU
Le joint d’étanchéité de piston de vérin hydraulique haute résistance HPU est une solution d’étanchéité à double effet dotée d’une bague d’étanchéité en polyuréthane, d’un élément énergisant en élastomère et de bagues d’appui. Conçu pour les applications hydrauliques intensives nécessitant une excellente résistance à l’usure, une performance anti-extrusion et une étanchéité fiable sous haute pression.
Article n°:
HPUCommande (MOQ):
50Paiement:
T/TOrigine du produit:
ChinaPort maritime:
ShanghaiDescription du produit

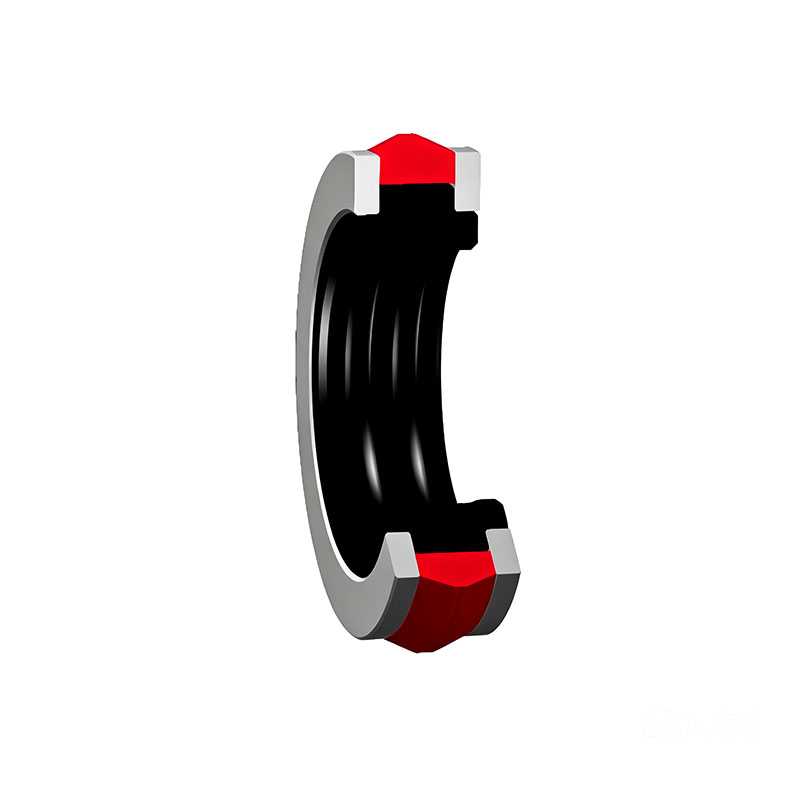

Le joint de piston HPU est un joint de piston composite à double effet composé d'une bague d'étanchéité en polyuréthane, d'un élastomère en caoutchouc et de deux bagues de retenue. Il est spécialement conçu pour l'étanchéité bidirectionnelle des pistons dans les vérins hydrauliques à usage intensif.
La bague de glissement peut supporter de grands jeux radiaux et offre d'excellentes performances d'étanchéité dynamiques et statiques. Les bagues de retenue en polyformaldéhyde aux deux extrémités empêchent efficacement l'extrusion du joint lors de chocs de haute pression, garantissant une résistance à l'usure et une longue durée de vie.
L'élastomère en caoutchouc fournit une pression de contact élevée, garantissant que le joint conserve un ajustement étanche contre la paroi du vérin et la surface du piston dans diverses conditions de fonctionnement.
Données techniques
| Paramètre | Valeur |
| Température de fonctionnement | -30°C à +100°C |
| Pression de travail | ≤ 50 MPa |
| Vitesse de surface | ≤ 0.5 m/s |
| Matériau | PU+POM+NBR |
| Type de conception | Joint de piston à double effet |
| Système d'unités | Métrique |
Avantages du produit
La conception de la bague de glissement en polyuréthane s'adapte fortement aux variations du diamètre d'alésage du vérin, maintenant une étanchéité stable.
Une fiabilité d'étanchéité exceptionnelle est maintenue dans les conditions de fonctionnement en mouvement et à l'arrêt.
Résiste à une pression d'impact extrêmement élevée et offre une excellente résistance à l'extrusion, ce qui le rend adapté aux applications à usage intensif.
Un matériau en polyuréthane de haute qualité associé à des bagues de retenue en polyformaldéhyde prolonge considérablement la durée de vie.
L'élastomère en caoutchouc fournit une pression de contact élevée, garantissant que le joint conserve toujours un ajustement étanche.
Tableau des paramètres du produit
| Désignation | Diamètre de tige | Diamètre de la gorge du logement | Largeur de la gorge du logement | Élément d'étanchéité principal |
| [mm] | [mm] | [mm] | ||
| HPU 80X62X22.5 M8002 | 62 | 80 | 22.5 | PU+POM+NBR |
| HPU 90X75X21 M8002 | 75 | 90 | 21 | PU+POM+NBR |
| HPU 100X85X22.5 M8002 | 85 | 100 | 22.5 | PU+POM+NBR |
| HPU 110X95X16 M8002 | 95 | 110 | 16 | PU+POM+NBR |
| HPU 120X105X16 M8002 | 105 | 120 | 16 | PU+POM+NBR |
| HPU 125X110X16 M8002 | 110 | 125 | 16 | PU+POM+NBR |
| HPU 130X115X16 M8002 | 115 | 130 | 16 | PU+POM+NBR |
| HPU 140X123X16 M8002 | 123 | 140 | 16 | PU+POM+NBR |
| HPU 150X133X20 M8002 | 133 | 150 | 20 | PU+POM+NBR |
| HPUA 160X145X16 M8002 | 145 | 160 | 16 | PU+POM+NBR |
| HPU 165X145X20 M8002 | 145 | 165 | 20 | PU+POM+NBR |
| HPU 170X150X20 M8002 | 150 | 170 | 20 | PU+POM+NBR |
| HPUA 180X163X20 M8002 | 163 | 180 | 20 | PU+POM+NBR |
| HPU 190X170X16 M8002 | 170 | 190 | 16 | PU+POM+NBR |
| HPU 200X180X16 M8002 | 180 | 200 | 16 | PU+POM+NBR |
| HPU 210X190X16 M8002 | 190 | 210 | 16 | PU+POM+NBR |
| HPU 220X200X20 M8002 | 200 | 220 | 20 | PU+POM+NBR |
| HPU 230X205X25 M8002 | 205 | 230 | 25 | PU+POM+NBR |
| HPU 240X220X20 M8002 | 220 | 240 | 20 | PU+POM+NBR |
| HPU 250X225X25 M8002 | 225 | 250 | 25 | PU+POM+NBR |
| HPU 260X235X25 M8002 | 235 | 260 | 25 | PU+POM+NBR |
| HPU 270X245X24 M8002 | 245 | 270 | 24 | PU+POM+NBR |
| HPU 280X255X25 M8002 | 255 | 280 | 25 | PU+POM+NBR |
| HPU 290X265X27 M8002 | 265 | 290 | 27 | PU+POM+NBR |
| HPU 300X275X25 M8002 | 275 | 300 | 25 | PU+POM+NBR |
| HPU 305X280X25 M8002 | 280 | 305 | 25 | PU+POM+NBR |
| HPU 310X285X25 M8002 | 285 | 310 | 25 | PU+POM+NBR |
| HPU 320X290X30 M8002 | 290 | 320 | 30 | PU+POM+NBR |
| HPU 330X300X35 M8002 | 300 | 330 | 35 | PU+POM+NBR |
| HPU 345X315X30 M8002 | 315 | 345 | 30 | PU+POM+NBR |
| HPU 350X320X30 M8002 | 320 | 350 | 30 | PU+POM+NBR |
| HPU 360X330X31.5 M8002 | 330 | 360 | 31.5 | PU+POM+NBR |
| HPU 370X340X32 M8002 | 340 | 370 | 32 | PU+POM+NBR |
| HPU 380X350X32 M8002 | 350 | 380 | 32 | PU+POM+NBR |
| HPU 400X370X32 M8002 | 370 | 400 | 32 | PU+POM+NBR |
| HPU 420X390X32 M8002 | 390 | 420 | 32 | PU+POM+NBR |
| HPU 450X410X32 M8002 | 410 | 450 | 32 | PU+POM+NBR |
| HPU 480X440X32 M8002 | 440 | 480 | 32 | PU+POM+NBR |
| HPU 500X470X32 M8002 | 470 | 500 | 32 | PU+POM+NBR |
Joint de piston HPU
| Code matériau | M8002 |
| Vitesse | Jusqu'à 0,5 m/s (1,6 ft/s) |
| Plage de température | -30 °C à +100 °C (–22 à +212 °F) |
| Normes dimensionnelles | Certaines dimensions s'adaptent aux logements de joints conformément à la norme ISO 6195-B:2013. |
| Liste des dimensions | → Métrique |
| Informations supplémentaires | → Joint de piston à double effet |
| Les valeurs maximales des paramètres d'application (par exemple la vitesse, la température) ne doivent pas être appliquées en continu ni simultanément. | |
