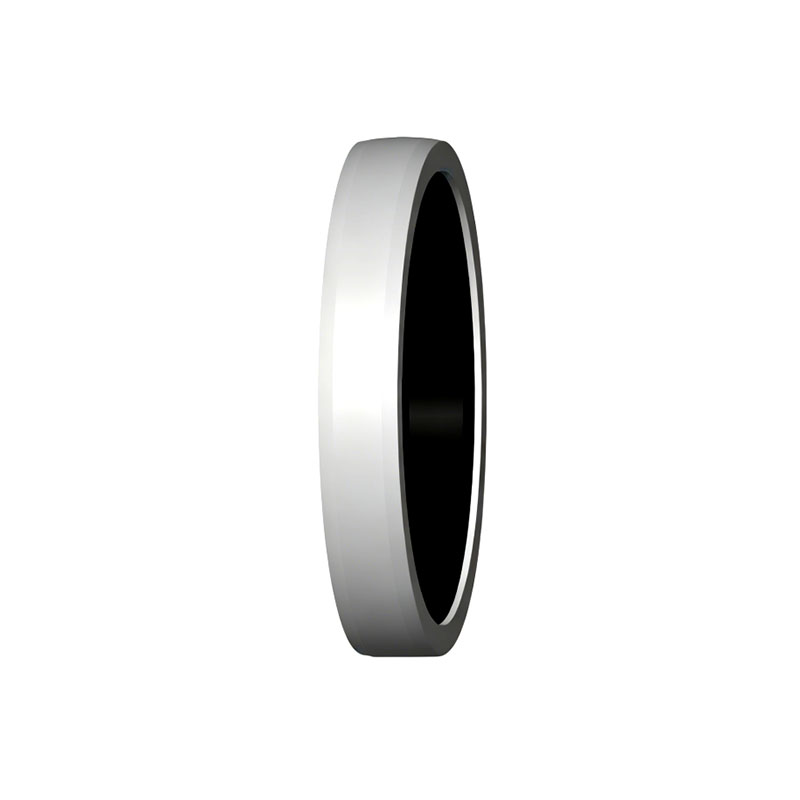

Le joint de piston en caoutchouc HPK combine une bague d'étanchéité en nylon modifié avec un élément énergisant en élastomère pour une excellente résistance à l'usure, une faible friction et des performances d'étanchéité haute pression. Idéal pour les équipements hydrauliques lourds fonctionnant dans des conditions exigeantes.
Article n°:
HPKCommande (MOQ):
50Paiement:
T/TOrigine du produit:
ChinaPort maritime:
ShanghaiDescription du produit

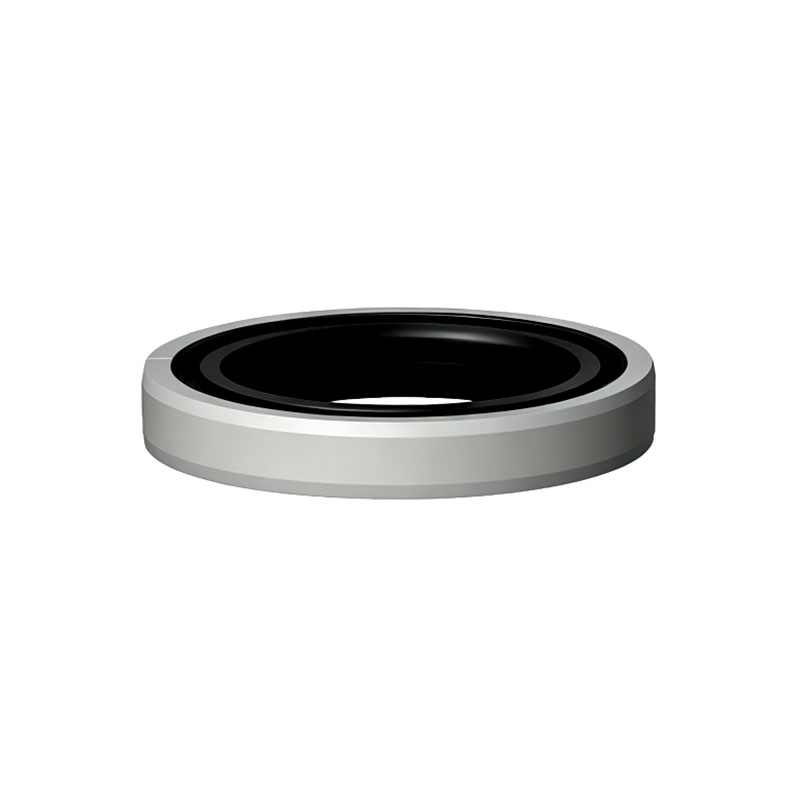

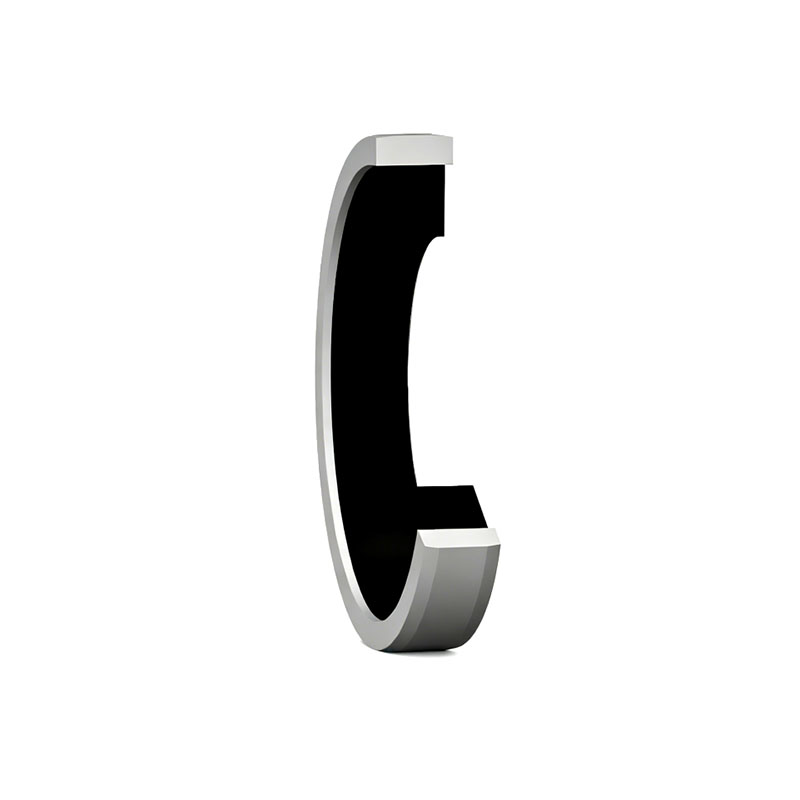

Le joint de piston en caoutchouc HPK est une solution d'étanchéité composite robuste conçue pour les applications hydrauliques intensives. Il se compose d'une bague d'étanchéité fendue en nylon modifié et d'un élément élastomère énergisant, combinant d'excellentes performances d'étanchéité avec une résistance supérieure à l'usure et à l'extrusion.
En tant que joint de piston double effet HPK fiable, le joint assure un fonctionnement stable dans des conditions de haute pression et reste insensible aux pics de pression. Ses faibles frottements au démarrage et en fonctionnement garantissent un mouvement fluide du vérin sans effet de broutement, même à basse vitesse. La conception à bague fendue permet également une installation facile sans outils spéciaux, ce qui en fait un choix idéal pour les systèmes hydrauliques exigeants où la durabilité et la fiabilité sont essentielles.
Données techniques
| Paramètre | Valeur |
| Température de fonctionnement | -30°C à +110°C |
| Pression de service | ≤ 50 MPa |
| Vitesse de surface | ≤ 1 m/s |
| Matériau | NBR+Nylon |
| Type de conception | Joint de piston NBR |
| Système d'unités | Métrique |
Applications
Le joint de piston HPK est largement utilisé dans les équipements hydrauliques lourds, les presses hydrauliques, les machines de construction, les équipements miniers et autres systèmes hydrauliques à forte charge. Il convient particulièrement aux applications fonctionnant sous une pression extrêmement élevée, avec des pressions de service allant jusqu'à 80 MPa et même davantage dans certaines conditions.

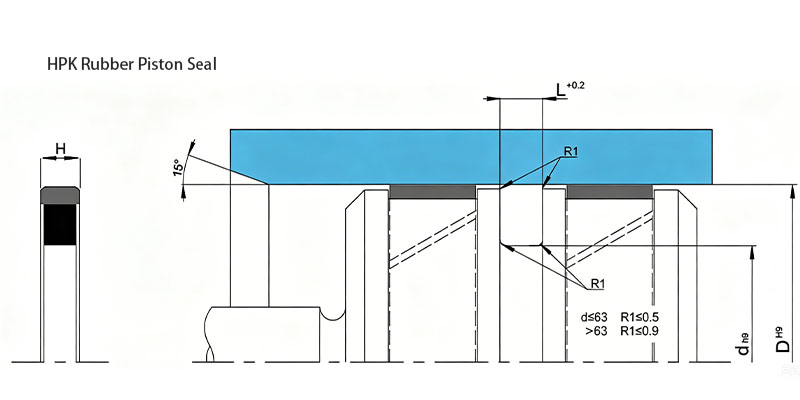

Tableau des paramètres du produit
| Désignation | Diamètre de tige | Diamètre de la gorge du logement | Largeur de la gorge du logement | Élément d'étanchéité principal |
| [mm] | [mm] | [mm] | ||
| HPK 32X21X4.2 M4000 | 21 | 32 | 4.2 | NBR+Nylon |
| HPK 40X29X4.2 M4000 | 29 | 40 | 4.2 | NBR+Nylon |
| HPK 50X39X4.2 M4000 | 39 | 50 | 4.2 | NBR+Nylon |
| HPK 55X44X4.2 M4000 | 44 | 55 | 4.2 | NBR+Nylon |
| HPK 60X49X4.2 M4000 | 49 | 60 | 4.2 | NBR+Nylon |
| HPK 63X47.5X6.3 M4000 | 47.5 | 63 | 6.3 | NBR+Nylon |
| HPK 63X44.7X7 M4000 | 44.7 | 63 | 7 | NBR+Nylon |
| HPK 70X59X4.2 M4000 | 59 | 70 | 4.2 | NBR+Nylon |
| HPK 75X54X8.1 M4000 | 54 | 75 | 8.1 | NBR+Nylon |
| HPK 80X59X8.1 M4000 | 59 | 80 | 8.1 | NBR+Nylon |
| HPK 80X64.5X6.3 M4000 | 64.5 | 80 | 6.3 | NBR+Nylon |
| HPK 85X64X8.1 M4000 | 64 | 85 | 8.1 | NBR+Nylon |
| HPK 90X69X8.1 M4000 | 69 | 90 | 8.1 | NBR+Nylon |
| HPK 90X74.5X6.3 M4000 | 74.5 | 90 | 6.3 | NBR+Nylon |
| HPK 95X74X8.1 M4000 | 74 | 95 | 8.1 | NBR+Nylon |
| HPK 100X84.5X6.3 M4000 | 84.5 | 100 | 6.3 | NBR+Nylon |
| HPK 105X84X8.1 M4000 | 84 | 105 | 8.1 | NBR+Nylon |
| HPK 110X94.5X6.3 M4000 | 94.5 | 110 | 6.3 | NBR+Nylon |
| HPK 115X94X8.1 M4000 | 94 | 115 | 8.1 | NBR+Nylon |
| HPK 120X99X8.1 M4000 | 99 | 120 | 8.1 | NBR+Nylon |
| HPK 125X104X8.1 M4000 | 104 | 125 | 8.1 | NBR+Nylon |
| HPK 125X109.5X6.3 M4000 | 109.5 | 125 | 6.3 | NBR+Nylon |
| HPK 130X109X8.1 M4000 | 109 | 130 | 8.1 | NBR+Nylon |
| HPK 135X114X8.1 M4000 | 114 | 135 | 8.1 | NBR+Nylon |
| HPK 140X119X8.1 M4000 | 119 | 140 | 8.1 | NBR+Nylon |
| HPK 145X124X8.1 M4000 | 124 | 145 | 8.1 | NBR+Nylon |
| HPK 150X129X8.1 M4000 | 129 | 150 | 8.1 | NBR+Nylon |
| HPK 160X139X8.1 M4000 | 139 | 160 | 8.1 | NBR+Nylon |
| HPK 165X144X8.1 M4000 | 144 | 165 | 8.1 | NBR+Nylon |
| HPK 170X149X8.1 M4000 | 149 | 170 | 8.1 | NBR+Nylon |
| HPK 175X154X8.1 M4000 | 154 | 175 | 8.1 | NBR+Nylon |
| HPK 180X159X8.1 M4000 | 159 | 180 | 8.1 | NBR+Nylon |
| HPK 190X169X8.1 M4000 | 169 | 190 | 8.1 | NBR+Nylon |
| HPK 200X179X8.1 M4000 | 179 | 200 | 8.1 | NBR+Nylon |
| HPK 210X189X8.1 M4000 | 189 | 210 | 8.1 | NBR+nylon |
| HPK 220X199X8.1 M4000 | 199 | 220 | 8.1 | NBR+nylon |
| HPK 230X209X8.1 M4000 | 209 | 230 | 8.1 | NBR+nylon |
| HPK 240X215X8.1 M4000 | 215 | 240 | 8.1 | NBR+nylon |
| HPK 250X229X8.1 M4000 | 229 | 250 | 8.1 | NBR+nylon |
| HPK 270X249X8.1 M4000 | 249 | 270 | 8.1 | NBR+nylon |
| HPK 280X255.5X8.1 M4000 | 255.5 | 280 | 8.1 | NBR+nylon |
| HPK 300X272X9.5 M4000 | 272 | 300 | 9.5 | NBR+nylon |
| HPK 320X292X9.5 M4000 | 292 | 320 | 9.5 | NBR+Nylon |
Joint de piston HPK
 |
|
| Codes de matériaux | M4000 |
| Pression | Haute pression |
| Vitesse | Jusqu'à 1 m/s (3,2 ft/s) |
| Plage de température |  |
 |
Plage de températures extrêmement basses : peut être exposé de manière intermittente (par exemple lors d'un démarrage à froid) sans endommagement du joint, mais les performances du joint peuvent être compromises dans cette plage |
 |
Températures inférieures à la plage de fonctionnement recommandée : les performances du joint dépendent de la conception du système (un guidage de précision est recommandé) |
 |
Plage de température de fonctionnement recommandée pour ce profil et ce matériau |
 |
Températures supérieures à la plage de fonctionnement recommandée : acceptables uniquement avec une pression, une vitesse, un e-gap réduits et/ou avec l'utilisation d'une bague anti-extrusion à face complète |
 |
Plage de températures extrêmement élevées : uniquement une exposition occasionnelle de courte durée (par exemple, cylindre dans un four de cuisson d'un processus de revêtement par poudre) |
| Normes dimensionnelles | Conçu pour s'adapter aux dimensions de logement standard conformément à la norme ISO 5597:2010. |
| Liste des tailles | → Métrique |
| Informations supplémentaires | → Joint de piston à double effet |
| Les valeurs maximales des paramètres d'application (par exemple, pression, vitesse, température, e-gap) ne doivent pas être appliquées en continu ni simultanément. | |
