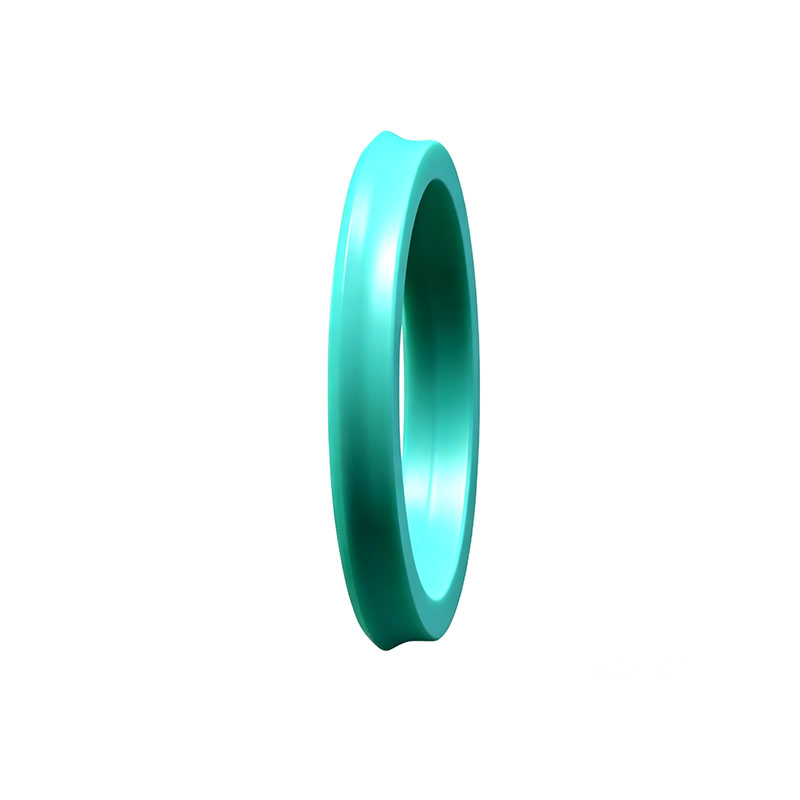

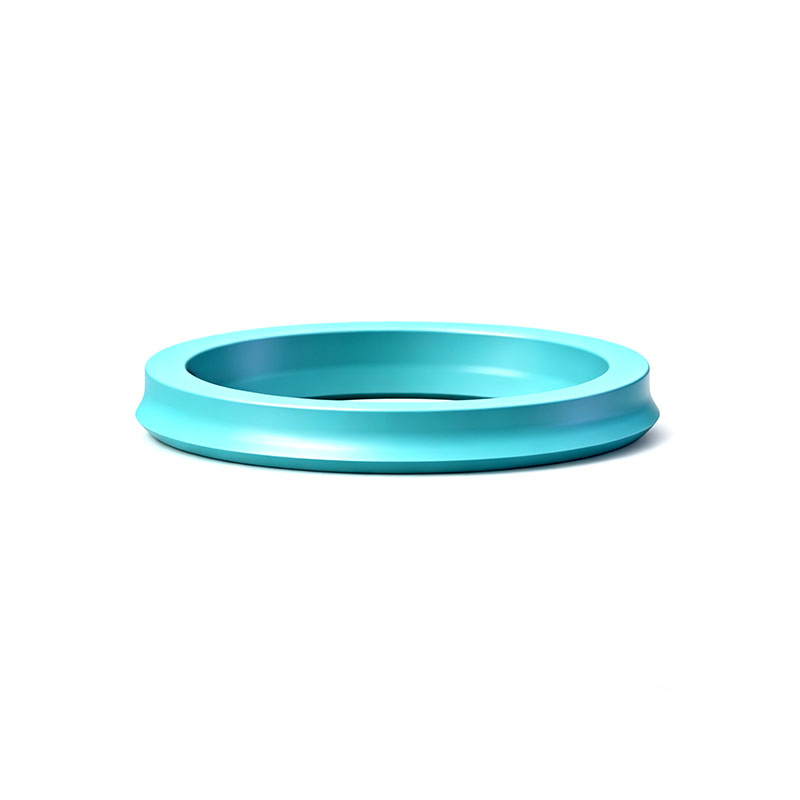

Le joint de piston à simple effet HPS est une solution d'étanchéité à lèvre en U en polyuréthane pour vérins hydrauliques. Conçu pour offrir une excellente résistance à l'usure, une bonne rétention de pression et des performances d'étanchéité statiques et dynamiques fiables dans les applications à moyenne et basse pression.
Article n°:
HPSCommande (MOQ):
50Paiement:
T/TOrigine du produit:
ChinaPort maritime:
ShanghaiDescription du produit

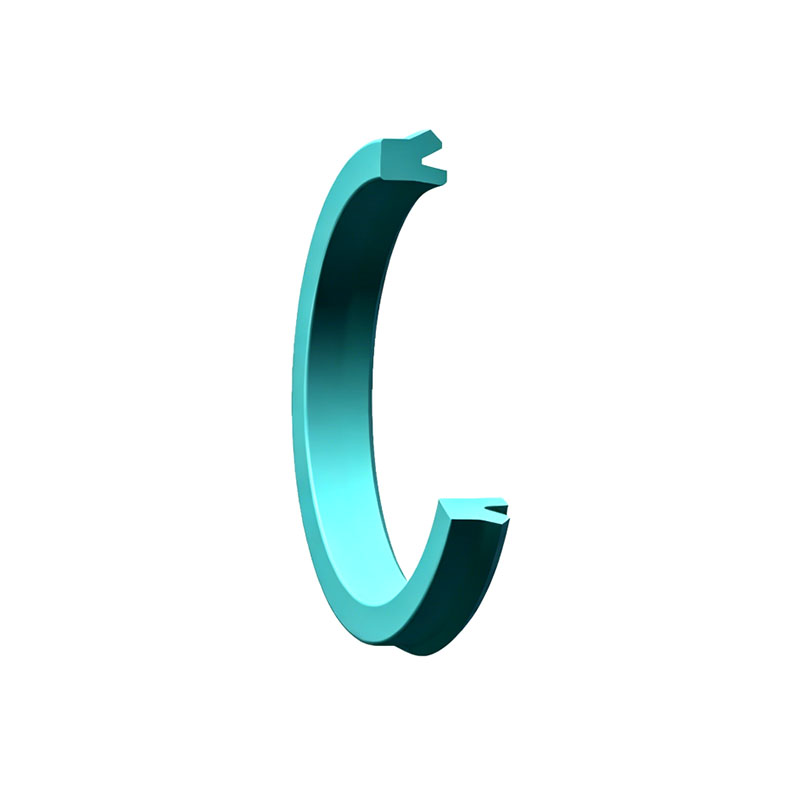

Joint de piston à simple effet HPS est une solution d'étanchéité en polyuréthane haute performance conçue pour les vérins hydrauliques fonctionnant dans des conditions de pression moyenne à faible. Doté d'un profil en U, ce joint de piston hydraulique à simple effet offre d'excellentes performances d'étanchéité statique et dynamique tout en maintenant une rétention de pression fiable.
Fabriqué à partir de polyuréthane de qualité supérieure, le HPS offre une excellente résistance à l'usure, une résistance aux chocs et une capacité anti-extrusion exceptionnelles. Sa conception à lèvre flexible est moins sensible à la rectitude et à l'ovalisation de l'alésage du vérin, ce qui en fait un choix idéal pour les applications nécessitant une précision d'usinage moindre. Pour les vérins à double effet, deux joints peuvent être installés dos à dos ou utilisés en combinaison avec d'autres systèmes d'étanchéité de piston.
Données techniques
| Paramètre | Valeur |
| Température de fonctionnement | -30°C à +100°C |
| Pression de service | ≤ 35 MPa |
| Vitesse de surface | ≤ 0.5 m/s |
| Matériau | PU |
| Type de conception | Joint de piston à simple effet |
| Système d'unités | Métrique |
Avantages du produit

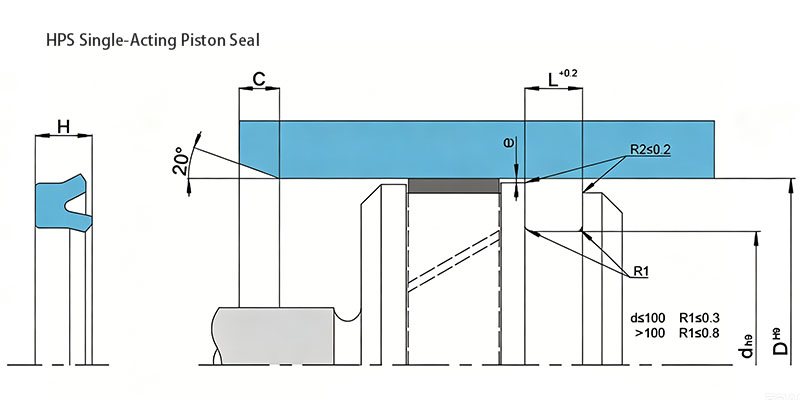

Tableau des paramètres du produit
| Désignation | Diamètre de tige | Diamètre de la rainure du logement | Largeur de la rainure du logement | Élément d'étanchéité principal |
| [mm] | [mm] | [mm] | ||
| HPS 32X24X6.3 P2001 | 24 | 32 | 6.3 | PU |
| HPS 40X32X6.3 P2001 | 32 | 40 | 6.3 | PU |
| HPS 40X30X7 P2001 | 30 | 40 | 7 | PU |
| HPS 45X35X7 P2001 | 35 | 45 | 7 | PU |
| HPS 50X40X7 P2001 | 40 | 50 | 7 | PU |
| HPS 50X42X6.3 P2001 | 42 | 50 | 6.3 | PU |
| HPS 55X45X7 P2001 | 45 | 55 | 7 | PU |
| HPS 56X45X8 P2001 | 45 | 56 | 8 | PU |
| HPS 60X50X7 P2001 | 50 | 60 | 7 | PU |
| HPS 63X53X7 P2001 | 53 | 63 | 7 | PU |
| HPS 63X53X8 P2001 | 53 | 63 | 8 | PU |
| HPS 65X55X8 P2001 | 55 | 65 | 8 | PU |
| HPS 70X60X7 P2001 | 60 | 70 | 7 | PU |
| HPS 75X65X7 P2001 | 65 | 75 | 7 | PU |
| HPS 80X70X7 P2001 | 70 | 80 | 7 | PU |
| HPS 80X65X12.5 P2001 | 65 | 80 | 12.5 | PU |
| HPS 90X75X10 P2001 | 75 | 90 | 10 | PU |
| HPS 90X75X12.5 P2001 | 75 | 90 | 12.5 | PU |
| HPS 95X80X10 P2001 | 80 | 95 | 10 | PU |
| HPS 100X85X10 P2001 | 85 | 100 | 10 | PU |
| HPS 100X85X12.5 P2001 | 85 | 100 | 12.5 | PU |
| HPS 110X95X10 P2001 | 95 | 110 | 10 | PU |
| HPS 115X100X10 P2001 | 100 | 115 | 10 | PU |
| HPS 120X105X12.5 P2001 | 105 | 120 | 12.5 | PU |
| HPS 125X105X16 P2001 | 105 | 125 | 16 | PU |
| HPS 130X115X10 P2001 | 115 | 130 | 10 | PU |
| HPS 140X125X10 P2001 | 125 | 140 | 10 | PU |
| HPS 150X135X10 P2001 | 135 | 150 | 10 | PU |
| HPS 160X145X10 P2001 | 145 | 160 | 10 | PU |
| HPS 160X140X16 P2001 | 140 | 160 | 16 | PU |
| HPS 170X150X13 P2001 | 150 | 170 | 13 | PU |
| HPS 180X150X20 P2001 | 150 | 180 | 20 | PU |
| HPS 190X175X10 P2001 | 175 | 190 | 10 | PU |
| HPS 200X175X20 P2001 | 175 | 200 | 20 | PU |
| HPS 210X190X13 P2001 | 190 | 210 | 13 | PU |
| HPS 220X200X16.5 P2001 | 200 | 220 | 16.5 | PU |
| HPS 230X210X16 P2001 | 210 | 230 | 16 | PU |
| HPS 240X220X13 P2001 | 220 | 240 | 13 | PU |
| HPS 250X230X16.5 P2001 | 230 | 250 | 16.5 | PU |
| HPS 280X255X20 P2001 | 255 | 280 | 20 | PU |
| HPS 320X290X22 P2001 | 290 | 320 | 22 | PU |
| HPS 360X330X23 P2001 | 330 | 360 | 23 | PU |
Joint de piston HPS
 |
|
| Code matériau | P2001 |
| Vitesse | Jusqu’à 0,5 m/s (1,6 ft/s) |
| Plage de température | -30°C à +100°C(–22 à +212 °F) |
| Normes dimensionnelles | Certaines tailles conviennent aux logements de joints conformément à la norme ISO 6195-B:2013. |
| Liste des tailles | → Métrique |
| Informations supplémentaires | → Joint de piston à simple effet |
| Les valeurs maximales des paramètres d’application (par ex. vitesse, température) ne doivent pas être appliquées en continu ni simultanément. | |
