Le joint de tige hydraulique métrique HRX présente un élément d'étanchéité en polyuréthane et une bague de renfort pour une excellente résistance à l'usure, des performances remarquables de décompression et une capacité anti-extrusion. Idéal pour les vérins hydrauliques utilisés dans les machines de construction, les véhicules industriels et les équipements hydrauliques à usage intensif.
Article n°:
HRXCommande (MOQ):
50Paiement:
T/TOrigine du produit:
ChinaPort maritime:
ShanghaiDescription du produit
Joint de tige hydraulique métrique HRX est un joint de tige haute performance conçu pour les vérins hydrauliques fonctionnant dans des conditions exigeantes. Associant un élément d'étanchéité en polyuréthane résistant à l'usure à une bague de soutien renforcée, il offre une performance d'étanchéité fiable, une évacuation efficace de la pression et une protection améliorée du système d'étanchéité principal.
Sa lèvre extérieure spécialement conçue comporte des rainures de décompression qui libèrent efficacement la contre-pression emprisonnée, contribuant à prévenir les dommages du joint de tige principal. Avec une excellente résistance à l'usure, aux chocs et à l'extrusion, ce joint de tige en PU pour vérin hydraulique est idéal pour les applications d'équipements lourds, notamment les systèmes de joint de tige de vérin d'excavatrice, où la durabilité et la fiabilité à long terme sont essentielles.
Données techniques
| Paramètre | Valeur |
| Température de fonctionnement | -30°C à +100°C(M2005) |
| -20°C à +120°C(MF112) | |
| Pression de service | ≤ 50 MPa |
| Vitesse de surface | ≤ 1 m/s |
| Matériau | PU+POM (M2005) |
| PU+Nylon (M2112) | |
| Type de conception | Joint de tige hydraulique métrique |
| Système d'unités | Métrique |
Applications
Tableau des paramètres du produit

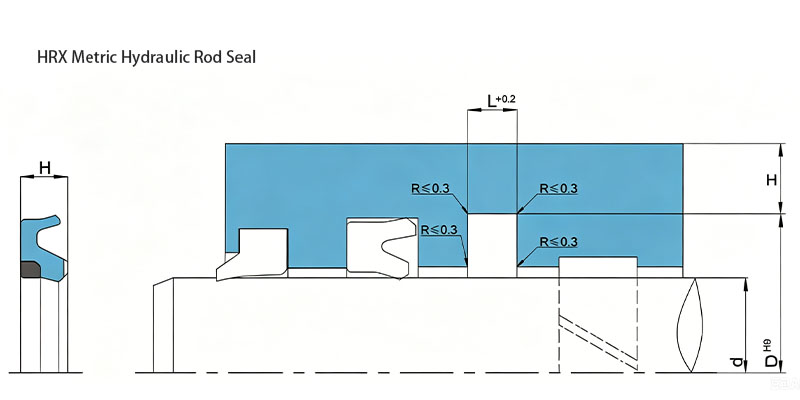

| Désignation | Diamètre de tige | Diamètre de la rainure du logement | Largeur de la rainure du logement | Élément d'étanchéité principal |
| [mm] | [mm] | [mm] | ||
| HRX 40X55.5X6.3 MF112 | 40 | 55.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 45X60.5X6.3 MF112 | 45 | 60.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 50X65.5X6.3 MF112 | 50 | 65.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 55X70.5X6.3 MF112 | 55 | 70.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 60X75.5X6.3 MF112 | 60 | 75.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 63X78.5X6.3 MF112 | 63 | 78.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 65X80.5X6.3 MF112 | 65 | 80.5 | 6.3 | PU+POM、PU+nylon |
| HRX 70X85.5X6.3 MF112 | 70 | 85.5 | 6.3 | PU+POM、PU+nylon |
| HRX 75X90.5X6.3 MF112 | 75 | 90.5 | 6.3 | PU+POM、PU+nylon |
| HRX 80X95.5X6.3 MF112 | 80 | 95.5 | 6.3 | PU+POM、PU+nylon |
| HRX 85X100.5X6.3 MF112 | 85 | 100.5 | 6.3 | PU+POM、PU+nylon |
| HRX 90X105.5X6.3 MF112 | 90 | 105.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 95X110.5X6.3 MF112 | 95 | 110.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 100X115.5X6.3 MF112 | 100 | 115.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 105X120.5X6.3 MF112 | 105 | 120.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 110X125.5X6.3 MF112 | 110 | 125.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 115X130.5X6.3 MF112 | 115 | 130.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 120X135.5X6.3 MF112 | 120 | 135.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 125X140.5X6.3 MF112 | 125 | 140.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 130X145.5X6.3 MF112 | 130 | 145.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 140X155.5X6.3 MF112 | 140 | 155.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 150X165.5X6.3 MF112 | 150 | 165.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 160X175.5X6.3 MF112 | 160 | 175.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 170X185.5X6.3 MF112 | 170 | 185,5 | 6,3 | PU+POM、PU+Nylon |
| HRX 180X195,5X6,3 MF112 | 180 | 195,5 | 6,3 | PU+POM、PU+Nylon |
| HRX 190X205,5X6,3 MF112 | 190 | 205,5 | 6,3 | PU+POM、PU+Nylon |
| HRX 200X221X8 MF112 | 200 | 221 | 8 | PU+POM、PU+Nylon |
| HRX 220X241X8 MF112 | 220 | 241 | 8 | PU+POM、PU+Nylon |
Joint de tige HRX
 |
|
| Code matériau | M2005、MF112 |
| Vitesse | Jusqu'à 1 m/s (3,2 pi/s) |
| Plage de température | -30 °C à +100 °C (–22 à +212 °F) |
| -20 °C à +120 °C (–4 à +248 °F) | |
| Normes dimensionnelles | Certaines tailles conviennent aux logements de joints conformes à la norme ISO 6195-B:2013. |
| Liste des tailles | → Métrique |
| Informations supplémentaires | → Joint de tige hydraulique métrique |
| Les valeurs maximales des paramètres d'application (par exemple la vitesse, la température) ne doivent pas être appliquées en continu ni simultanément. | |
