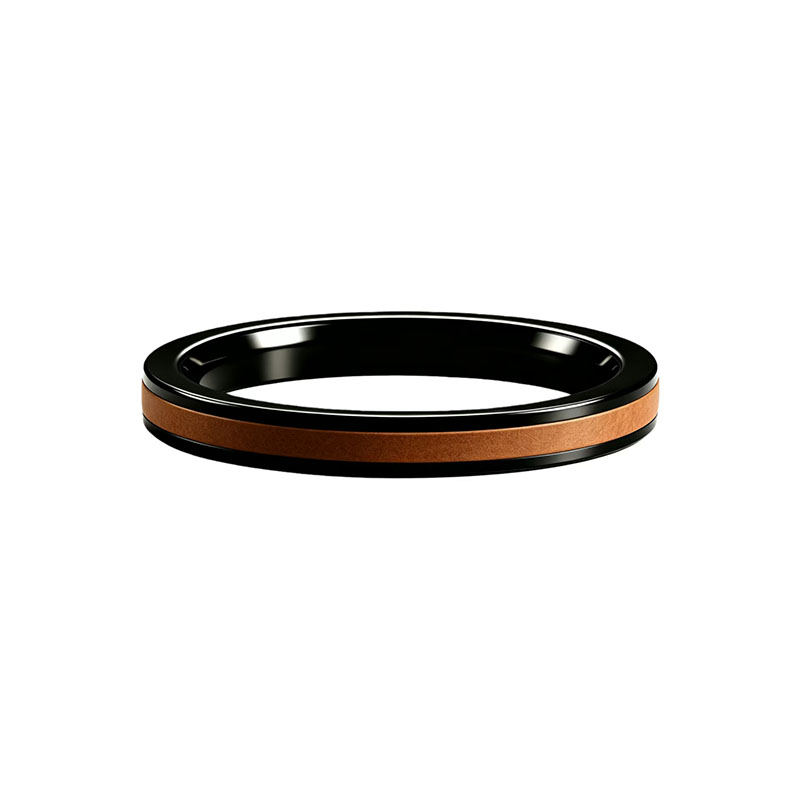

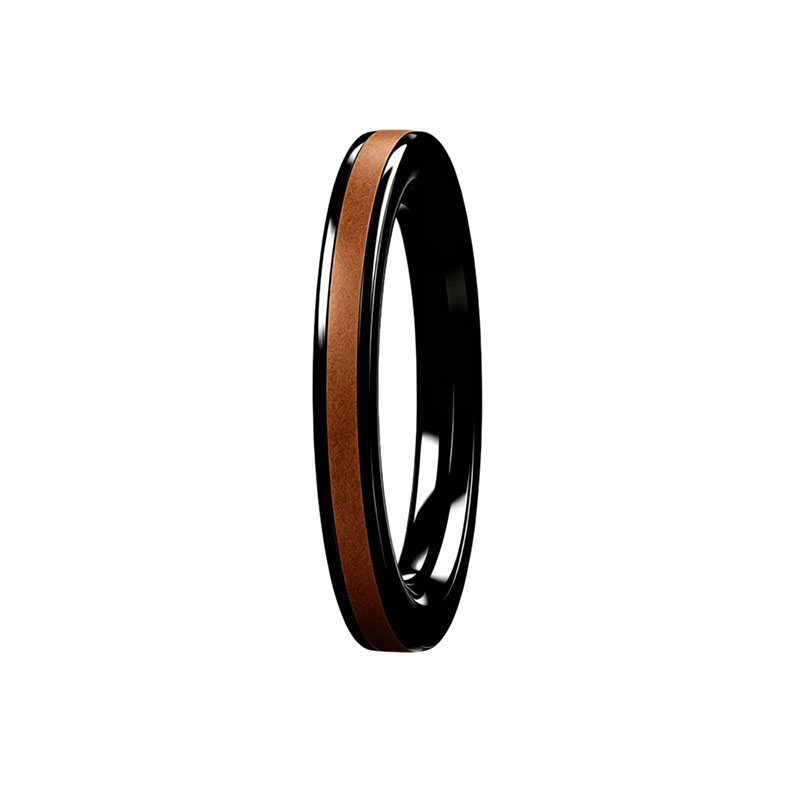

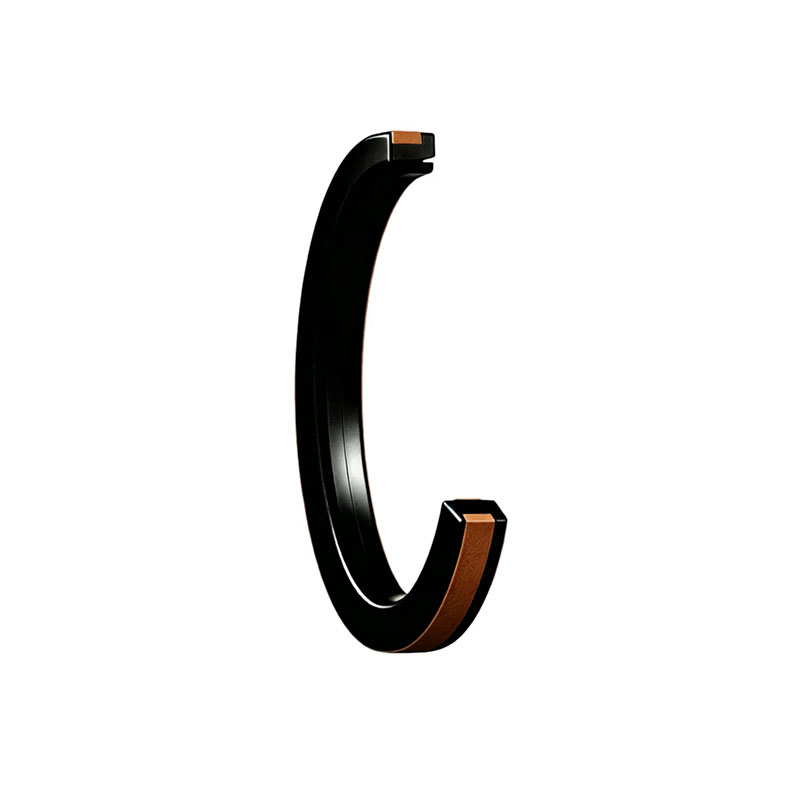

Le joint de piston PTFE double effet HPGA comprend une bague d'étanchéité en PTFE, un énergiseur en NBR et des bagues d'appui en nylon pour une faible friction, une résistance à l'extrusion et une étanchéité fiable dans les vérins hydrauliques à usage intensif. Idéal pour les joints de piston de vérins hydrauliques à double effet.
Article n°:
HPGACommande (MOQ):
50Paiement:
T/TOrigine du produit:
ChinaPort maritime:
ShanghaiDescription du produit
Joint de piston PTFE à double effet HPGA est une solution d'étanchéité haute performance conçue pour les vérins hydrauliques. Le joint se compose d'une bague d'étanchéité en PTFE, d'un élément énergisant en NBR et de deux bagues anti-extrusion en nylon modifié, offrant d'excellentes performances d'étanchéité dans des conditions de fonctionnement exigeantes.
Ce joint de piston composite en PTFE à double effet combine les caractéristiques de faible frottement du PTFE avec l'élasticité du NBR, garantissant une étanchéité fiable dans les deux directions. Son frottement statique et dynamique extrêmement faible aide à éliminer les effets de broutage et permet un fonctionnement fluide, particulièrement dans les applications à faible vitesse. Les bagues anti-extrusion renforcées offrent une excellente résistance à l'extrusion sous haute pression et aux pics de pression, faisant du HPGA un choix idéal pour les systèmes hydrauliques à forte charge.
Largement utilisé comme joint de piston hydraulique en PTFE dans les machines de construction, les équipements industriels et les applications hydrauliques mobiles, le HPGA offre une longue durée de service, une grande efficacité et des performances fiables dans des environnements exigeants.
Données techniques
| Paramètre | Valeur |
| Température de fonctionnement | -35°C à +110°C(M5000) -20°C à +130°C(M500H) |
| Pression de service | ≤ 50 MPa |
| Vitesse de surface | ≤ 1.5 m/s |
| Matériau | PU+NBR/HNBR+Nylon |
| Type de conception | Joint de piston composite |
| Système d'unités | Métrique |
Avantages du produit
Tableau des paramètres du produit
| Désignation | Diamètre de tige | Diamètre de gorge du logement | Largeur de gorge du logement | Élément d'étanchéité principal |
| [mm] | [mm] | [mm] | ||
| HPGA 50X36X9 M500H | 36 | 50 | 9 | PU+HNBR+Nylon |
| HPGA 60X46X9 M500H | 46 | 60 | 9 | PU+HNBR+Nylon |
| HPGA 65X50X11 M500H | 50 | 65 | 11 | PU+HNBR+Nylon |
| HPGA 70X55X11 M500H | 55 | 70 | 11 | PU+HNBR+Nylon |
| HPGA 75X60X11 M500H | 60 | 75 | 11 | PU+HNBR+Nylon |
| HPGA 80X65X11 M500H | 65 | 80 | 11 | PU+HNBR+Nylon |
| HPGA 85X70X11 M500H | 70 | 85 | 11 | PU+HNBR+Nylon |
| HPGA 90X75X11 M500H | 75 | 90 | 11 | PU+HNBR+Nylon |
| HPGA 95X80X11 M500H | 80 | 95 | 11 | PU+HNBR+Nylon |
| HPGA 100X85X12.5 M500H | 85 | 100 | 12.5 | PU+HNBR+Nylon |
| HPGA 105X90X12.5 M500H | 90 | 105 | 12.5 | PU+HNBR+Nylon |
| HPGA 110X95X12.5 M500H | 95 | 110 | 12.5 | PU+HNBR+Nylon |
| HPGA 115X100X12.5 M500H | 100 | 115 | 12.5 | PU+HNBR+Nylon |
| HPGA 120X105X12.5 M500H | 105 | 120 | 12.5 | PU+HNBR+Nylon |
| HPGA 125X102X16 M500H | 102 | 125 | 16 | PU+HNBR+Nylon |
| HPGA 130X107X16 M500H | 107 | 130 | 16 | PU+HNBR+Nylon |
| HPGA 135X112X16 M500H | 112 | 135 | 16 | PU+HNBR+Nylon |
| HPGA 140X117X16 M500H | 117 | 140 | 16 | PU+HNBR+Nylon |
| HPGA 145X122X16 M500H | 122 | 145 | 16 | PU+HNBR+Nylon |
| HPGA 150X127X16 M500H | 127 | 150 | 16 | PU+HNBR+Nylon |
| HPGA 160X137X16 M500H | 137 | 160 | 16 | PU+HNBR+Nylon |
| HPGA 170X147X16 M500H | 147 | 170 | 16 | PU+HNBR+Nylon |
| HPGA 180X157X16 M500H | 157 | 180 | 16 | PU+HNBR+Nylon |
| HPGA 185X162X16 M500H | 162 | 185 | 16 | PU+HNBR+Nylon |
| HPGA 190X167X16 M500H | 167 | 190 | 16 | PU+HNBR+Nylon |
| HPGA 200X177X16 M500H | 177 | 200 | 16 | PU+HNBR+Nylon |
| HPGA 210X187X16 M500H | 187 | 210 | 16 | PU+HNBR+Nylon |
| HPGA 220X197X16 M500H | 197 | 220 | 16 | PU+HNBR+Nylon |
| HPGA 225X202X16 M500H | 202 | 225 | 16 | PU+HNBR+Nylon |
| HPGA 230X207X16 M500H | 207 | 230 | 16 | PU+HNBR+Nylon |
| HPGA 240X217X16 M500H | 217 | 240 | 16 | PU+HNBR+Nylon |
| HPGA 250X222X17.5 M500H | 222 | 250 | 17.5 | PU+HNBR+Nylon |
| HPGA 260X232X17.5 M500H | 232 | 260 | 17.5 | PU+HNBR+Nylon |
| HPGA 270X242X17.5 M500H | 242 | 270 | 17.5 | PU+HNBR+Nylon |
| HPGA 280X252X17.5 M500H | 252 | 280 | 17.5 | PU+HNBR+Nylon |
| HPGA 300X272X17.5 M500H | 272 | 300 | 17.5 | PU+HNBR+Nylon |
| HPGA 320X292X17.5 M500H | 292 | 320 | 17.5 | PU+HNBR+Nylon |

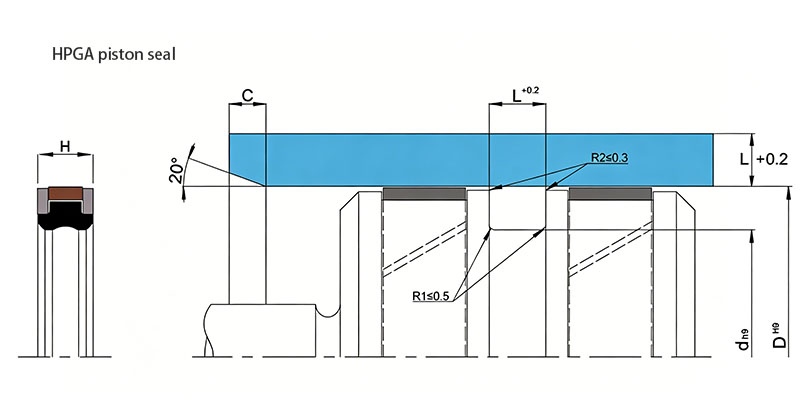

Joint de piston HPGA
 |
|
| Code matériau | M5000/M500H |
| Vitesse | Jusqu'à 1,5 m/s (4,8 ft/s) |
| Plage de température | -35°C à +110°C (–31 à +230 °F) -20°C à +130°C (–4 à +266 °F) |
| Normes dimensionnelles | Certaines tailles s'adaptent aux logements de joints conformément à la norme ISO 6195-B:2013. |
| Liste des tailles | → Métrique |
| Informations supplémentaires | → Joint de piston à double effet |
| Les valeurs maximales des paramètres de l'application (par ex. la vitesse, la température) ne doivent pas être appliquées en continu ni simultanément. | |
