Joint racleur à lèvre unique HWF pour vérins hydrauliques. Conçu avec des lèvres d'étanchéité en polyuréthane et un renfort métallique pour une exclusion supérieure de la poussière, une résistance à l'usure et une longue durée de vie dans les équipements de construction, agricoles et industriels.
Article n°:
HWFCommande (MOQ):
50Paiement:
T/TOrigine du produit:
ChinaPort maritime:
ShanghaiDescription du produit

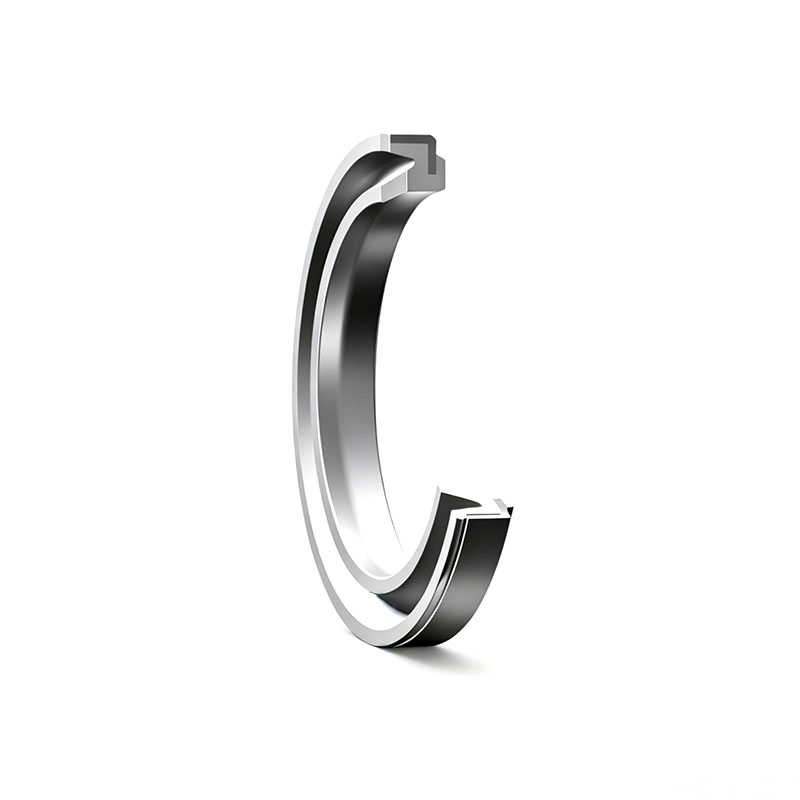

Le joint racleur HWF est un joint racleur hydraulique à lèvre unique conçu pour protéger les systèmes de vérins hydrauliques contre la poussière, la saleté, l'humidité et autres contaminants externes. Associant un renfort métallique durable à une lèvre de raclage en polyuréthane haute performance, ce joint racleur en polyuréthane à boîtier métallique offre une excellente efficacité de raclage et une résistance à l'usure durable dans des environnements de fonctionnement exigeants.
En tant que joint racleur mécanique robuste, la conception HWF assure un maintien sécurisé dans la rainure du logement tout en éliminant efficacement la boue, l'eau et les particules abrasives de la surface de la tige pendant le fonctionnement. Sa structure optimisée à lèvre unique offre une exclusion supérieure des contaminants sans endommager la tige, contribuant ainsi à prolonger la durée de vie des équipements hydrauliques.
Données techniques
| Paramètre | Valeur |
| Température de fonctionnement | -30°C à +100°C |
| Vitesse de surface | ≤ 1 m/s |
| Matériau | Polyuréthane (PU P2005)+boîtier métallique (SPCC) |
| Type de conception | Joint racleur à lèvre unique |
| Système d'unités | Métrique |
Applications typiques

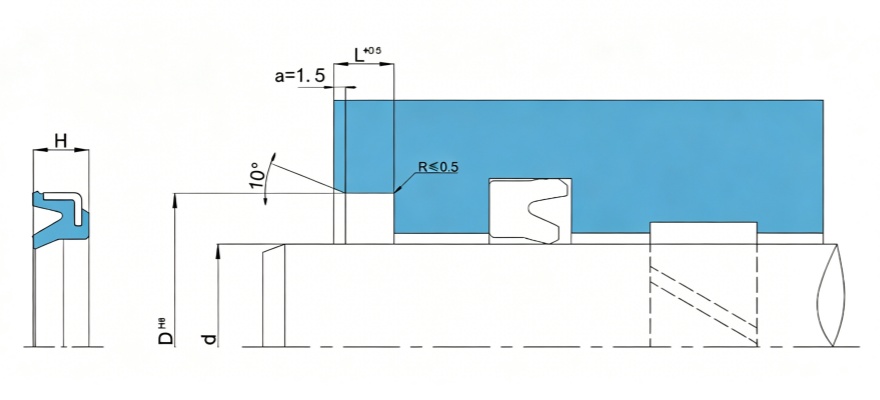

Tableau des paramètres du produit
| Désignation | Diamètre de tige | Diamètre de rainure du logement | Largeur de rainure du logement | Élément d'étanchéité principal |
| [mm] | [mm] | [mm] | ||
| HWF 32X45X7 M1001 | 32 | 45 | 7 | Polyuréthane (PU P2005) |
| HWF 35X47X7 M1001 | 35 | 47 | 7 | Polyuréthane (PU P2005) |
| HWF 45X57X7 M1001 | 45 | 57 | 7 | Polyuréthane (PU P2005) |
| HWF 50X62X7 M1001 | 50 | 62 | 7 | Polyuréthane (PU P2005) |
| HWF 55X69X8 M1001 | 55 | 69 | 8 | Polyuréthane (PU P2005) |
| HWF 60X74X8 M1001 | 60 | 74 | 8 | Polyuréthane (PU P2005) |
| HWF 63X77X8 M1001 | 63 | 77 | 8 | Polyuréthane (PU P2005) |
| HWF 65X79X8 M1001 | 65 | 79 | 8 | Polyuréthane (PU P2005) |
| HWF 70X84X8 M1001 | 70 | 84 | 8 | Polyuréthane (PU P2005) |
| HWF 75X89X8 M1001 | 75 | 89 | 8 | Polyuréthane (PU P2005) |
| HWF 80X94X8 M1001 | 80 | 94 | 8 | Polyuréthane (PU P2005) |
| HWF 85X99X8 M1001 | 85 | 99 | 8 | Polyuréthane (PU P2005) |
| HWF 90X104X8 M1001 | 90 | 104 | 8 | Polyuréthane (PU P2005) |
| HWF 95X109X8 M1001 | 95 | 109 | 8 | Polyuréthane (PU P2005) |
| HWF 100X114X8 M1001 | 100 | 114 | 8 | Polyuréthane (PU P2005) |
| HWF 110X126X9 M1001 | 110 | 126 | 9 | Polyuréthane (PU P2005) |
| HWF 110X130X10 M1001 | 110 | 130 | 10 | Polyuréthane (PU P2005) |
| HWF 120X136X9 M1001 | 120 | 136 | 9 | Polyuréthane (PU P2005) |
| HWF 125X141X9 M1001 | 125 | 141 | 9 | Polyuréthane (PU P2005) |
| HWF 140X160X10 M1001 | 140 | 160 | 10 | Polyuréthane (PU P2005) |
| HWF 150X170X10 M1001 | 150 | 170 | 10 | Polyuréthane (PU P2005) |
| HWF 160X180X10 M1001 | 160 | 180 | 10 | Polyuréthane (PU P2005) |
Joints racleurs HWF
| Code matériau | M1005 |
| Vitesse | Jusqu'à 1 m/s (3,2 ft/s) |
| Plage de température | –30 à +100 °C (–22 à +212 °F) |
| Normes dimensionnelles | Certaines tailles s'adaptent aux logements de joints conformément à la norme ISO 6195-B:2013. |
| Liste des tailles | → Métrique |
| Informations supplémentaires | → Joints racleurs à lèvre unique |
| Les valeurs maximales des paramètres d'application (par exemple, vitesse, température) ne doivent pas être appliquées en continu ni simultanément. | |
