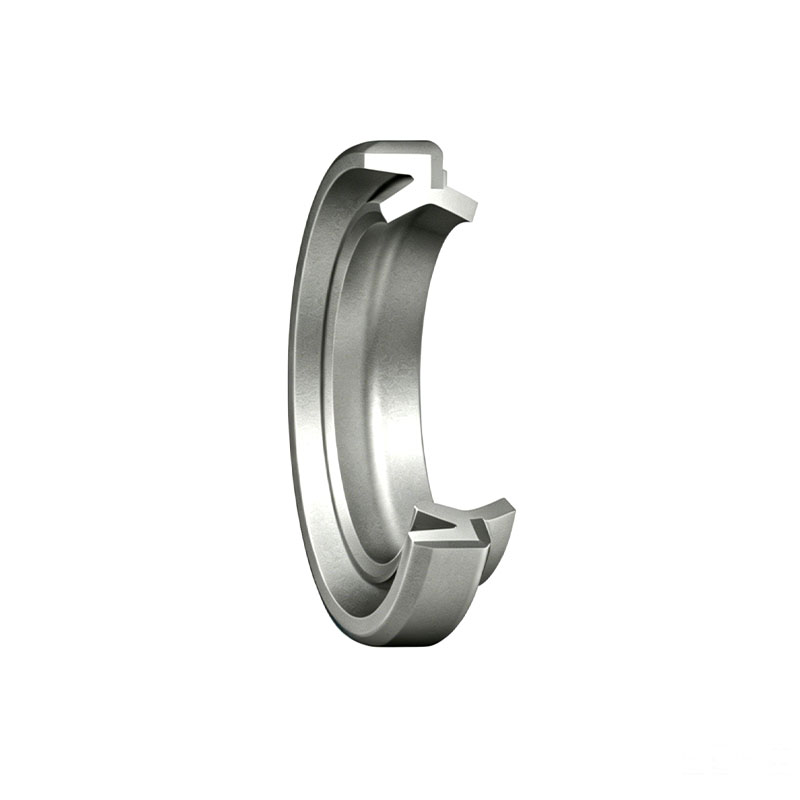

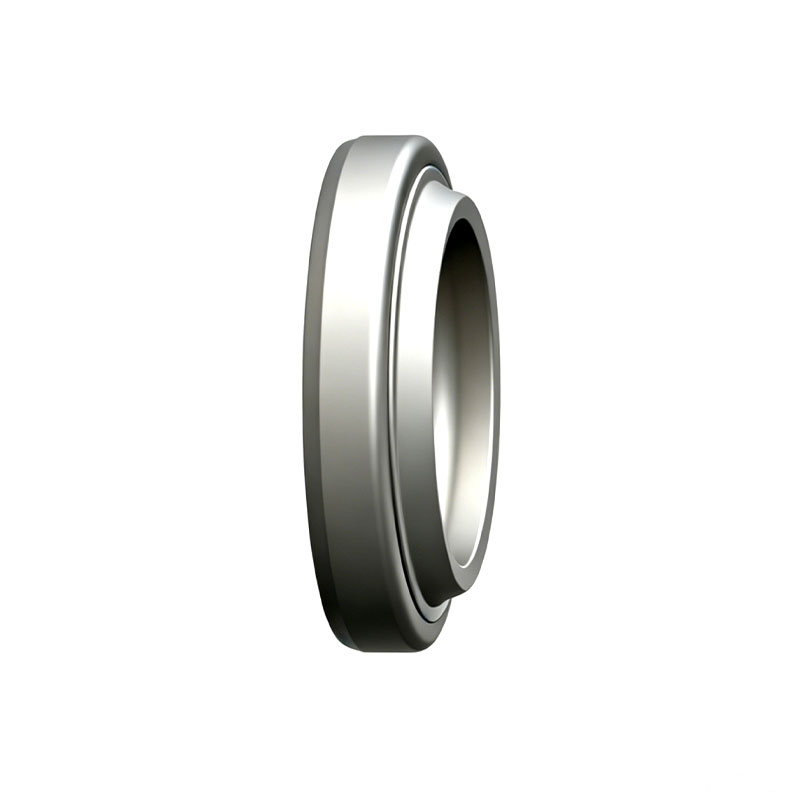

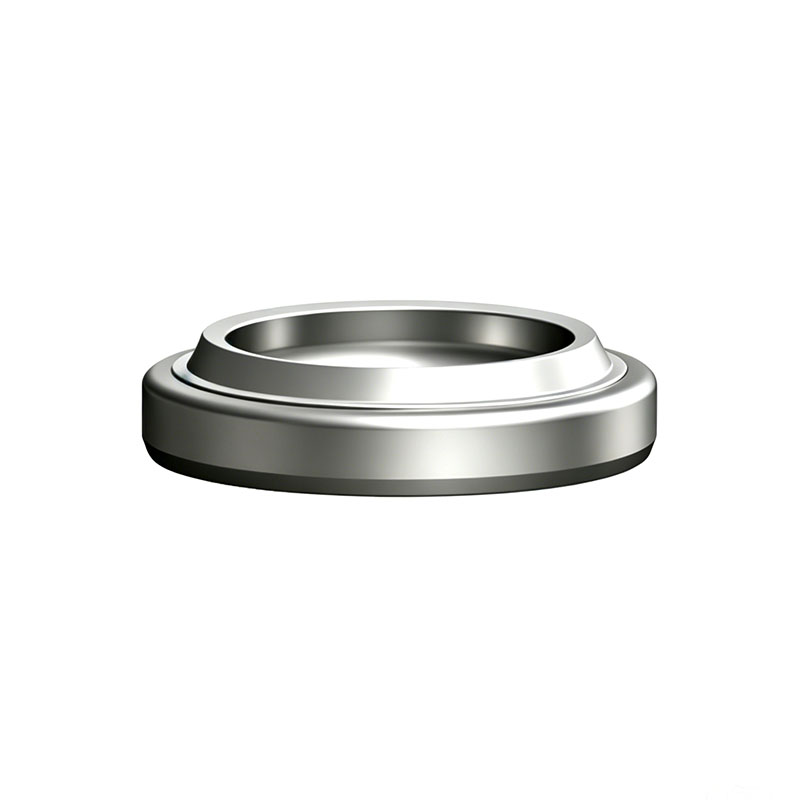

HWG Joint racleur à double effet pour vérins hydrauliques. Conçu avec un boîtier métallique renforcé et du polyuréthane pour une exclusion supérieure de la poussière, une rétention d'huile, une résistance à l'usure et une longue durée de vie dans les équipements de construction, agricoles et industriels.
Article n°:
HWGCommande (MOQ):
50Paiement:
T/TOrigine du produit:
ChinaPort maritime:
ShanghaiDescription du produit
HWG Joint racleur à double effet est un joint anti-poussière de cylindre haute performance conçu pour les vérins hydrauliques fonctionnant dans des environnements difficiles. Doté d'un boîtier métallique renforcé et d'une lèvre d'étanchéité en polyuréthane durable, ce joint racleur en PU pour vérin hydraulique élimine efficacement la poussière, la boue, l'humidité et autres contaminants de la surface de la tige tout en aidant à maintenir un film d'huile résiduel stable à l'intérieur du système.
Conçu comme un joint racleur à double effet HWG, il offre une performance de raclage bidirectionnelle améliorée, garantissant un contrôle constant des contaminants lors des courses d'extension et de rétraction. La structure de ce joint racleur à double effet améliore la fiabilité de l'étanchéité et réduit l'usure des composants hydrauliques.
Agissant à la fois comme un anneau joint anti-poussière fiable et comme un joint racleur robuste, le modèle HWG est largement utilisé dans les machines de construction, les équipements agricoles, les chariots élévateurs et autres systèmes hydrauliques mobiles nécessitant une longue durée de service et une performance d'étanchéité stable.
Données techniques
| Paramètre | Valeur |
| Température de fonctionnement |
-50°C à +100°C (M1001) -20°C à +120°C (M1112) |
| Vitesse de surface | ≤ 1 m/s |
| Matériau | Polyuréthane (PU P2001/P2112)+Boîtier métallique (SPCC) |
| Qualité du matériau | M1001 / M1112 |
| Type de conception | Joint racleur à double effet |
| Système d'unités | Métrique |
Caractéristiques et avantages
Fabriqué à partir de composés de polyuréthane de haute qualité offrant une excellente résistance à l'abrasion et une longue durée de service.
La conception unique de la lèvre d'étanchéité du joint anti-poussière HWG garantit d'excellentes performances de raclage des poussières sans perturber le film d'huile sur la tige de piston. De plus, la lèvre d'étanchéité comporte un petit trou qui empêche le joint anti-poussière d'être expulsé de la gorge en cas de « piégeage de pression » potentiel, prolongeant ainsi sa durée de service.
L'insert métallique renforcé garantit une installation sécurisée et empêche le déplacement du joint dans des conditions de fonctionnement exigeantes.

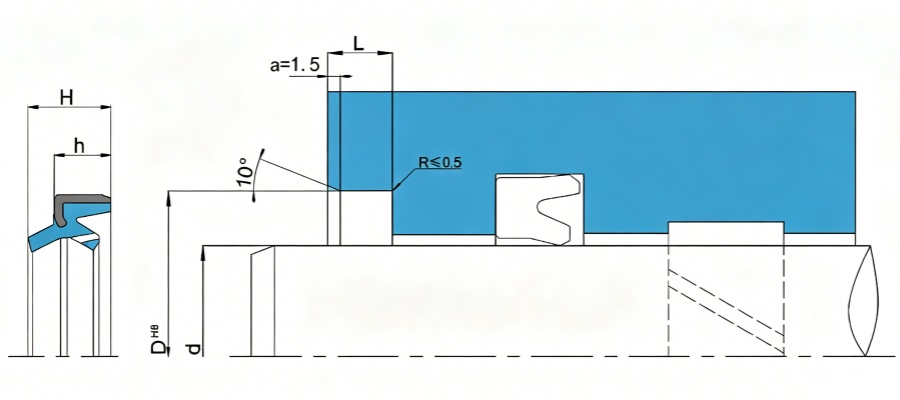

Tableau des paramètres du produit
| Désignation | Diamètre de la tige | Diamètre de la gorge du logement | Largeur de la gorge du logement | Élément d'étanchéité primaire |
| [mm] | [mm] | [mm] | ||
| HWF 32X45X7 M1001 | 32 | 45 | 7 | Polyuréthane (PU P2005) |
| HWF 35X47X7 M1001 | 35 | 47 | 7 | Polyuréthane (PU P2005) |
| HWF 45X57X7 M1001 | 45 | 57 | 7 | Polyuréthane (PU P2005) |
| HWF 50X62X7 M1001 | 50 | 62 | 7 | Polyuréthane (PU P2005) |
| HWF 55X69X8 M1001 | 55 | 69 | 8 | Polyuréthane (PU P2005) |
| HWF 60X74X8 M1001 | 60 | 74 | 8 | Polyuréthane (PU P2005) |
| HWF 63X77X8 M1001 | 63 | 77 | 8 | Polyuréthane (PU P2005) |
| HWF 65X79X8 M1001 | 65 | 79 | 8 | Polyuréthane (PU P2005) |
| HWF 70X84X8 M1001 | 70 | 84 | 8 | Polyuréthane (PU P2005) |
| HWF 75X89X8 M1001 | 75 | 89 | 8 | Polyuréthane (PU P2005) |
| HWF 80X94X8 M1001 | 80 | 94 | 8 | Polyuréthane (PU P2005) |
| HWF 85X99X8 M1001 | 85 | 99 | 8 | Polyuréthane (PU P2005) |
| HWF 90X104X8 M1001 | 90 | 104 | 8 | Polyuréthane (PU P2005) |
| HWF 95X109X8 M1001 | 95 | 109 | 8 | Polyuréthane (PU P2005) |
| HWF 100X114X8 M1001 | 100 | 114 | 8 | Polyuréthane (PU P2005) |
| HWF 110X126X9 M1001 | 110 | 126 | 9 | Polyuréthane (PU P2005) |
| HWF 110X130X10 M1001 | 110 | 130 | 10 | Polyuréthane (PU P2005) |
| HWF 120X136X9 M1001 | 120 | 136 | 9 | Polyuréthane (PU P2005) |
| HWF 125X141X9 M1001 | 125 | 141 | 9 | Polyuréthane (PU P2005) |
| HWF 140X160X10 M1001 | 140 | 160 | 10 | Polyuréthane (PU P2005) |
| HWF 150X170X10 M1001 | 150 | 170 | 10 | Polyuréthane (PU P2005) |
| HWF 160X180X10 M1001 | 160 | 180 | 10 | Polyuréthane (PU P2005) |
Joints racleurs HWG
 |
|
| Code matériau | M1001/M1112 |
| Vitesse | Jusqu'à 1 m/s (3,2 pi/s) |
| Plage de température | –50 à +100 °C (–58 à +212 °F) –20 à +120 °C (–4 à +248 °F) |
| Normes dimensionnelles | Certaines tailles s'adaptent aux logements de joints conformément à la norme ISO 6195-B:2013. |
| Liste des tailles | → Métrique |
| Informations supplémentaires | →Joint racleur à double effets |
| Les valeurs maximales des paramètres d'application (par exemple, vitesse, température) ne doivent pas être appliquées en continu ni simultanément. | |
Les joints racleurs hydrauliques à boîtier métallique GWJ bloquent efficacement la poussière, la saleté, le sable et les débris métalliques afin d'empêcher leur infiltration dans l'axe d'extrémité de la tige de piston. Une caractéristique unique (voir Figure 1) est sa conception spécialisée de lèvre d'exclusion de la poussière. Consultez les spécifications des joints GWJ ci-dessous pour obtenir tous les détails.
