Le joint de piston à double effet HPB adopte une structure combinée PU+NBR, joint de piston bidirectionnel résistant à l'usure pour vérins hydrauliques à moyenne et haute pression. Convient aux machines agricoles et de construction, tailles et matériaux personnalisés disponibles.
Article n°:
HPBCommande (MOQ):
50Paiement:
T/TOrigine du produit:
ChinaPort maritime:
ShanghaiDescription du produit

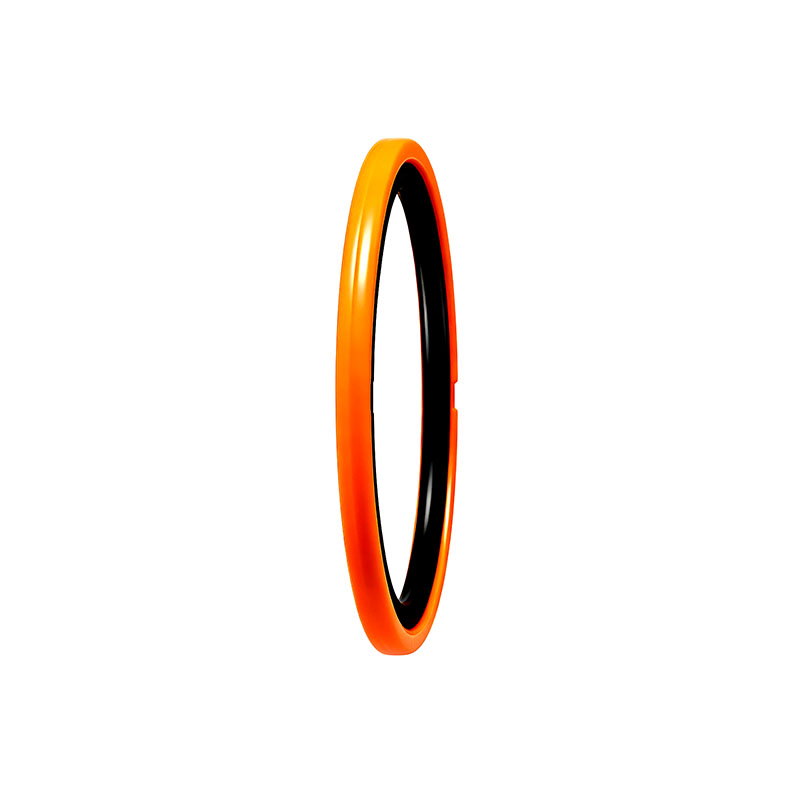

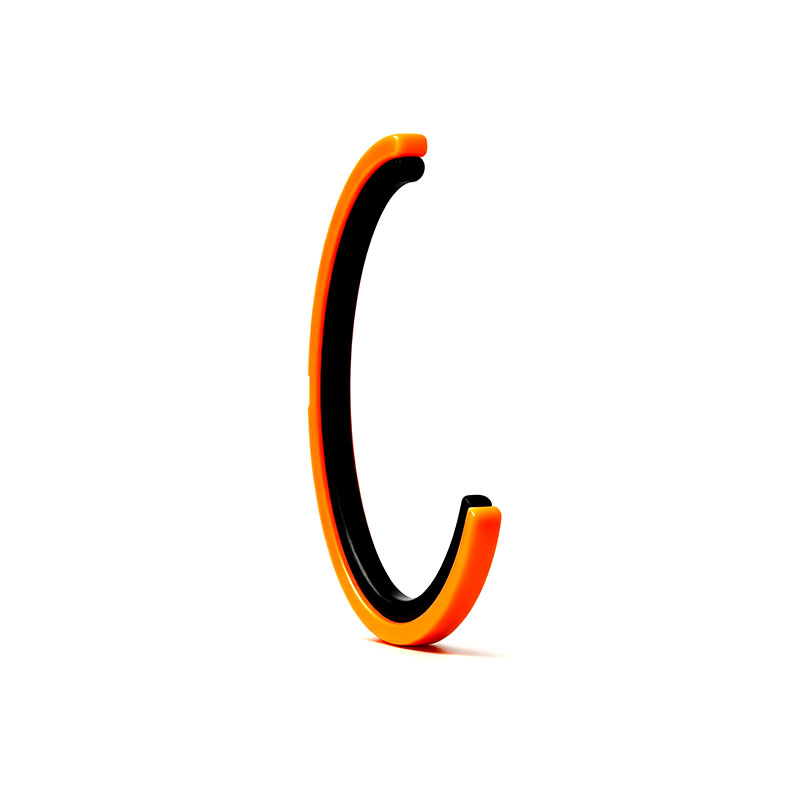

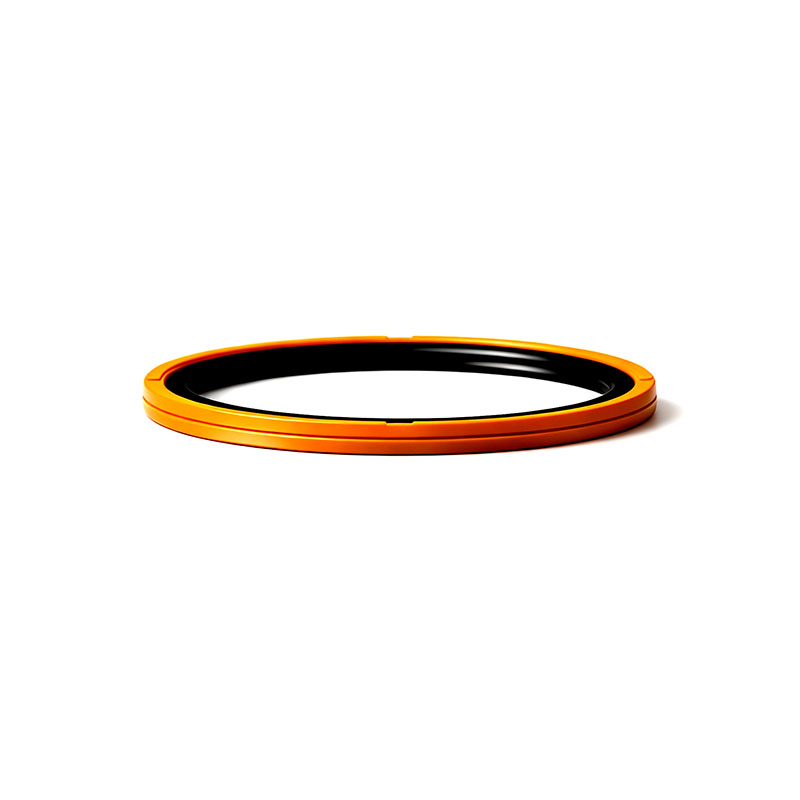

Le joint de piston HPB est un joint composite à double effetcomposé d'une bague de glissement en polyuréthane et d'un joint torique servant d'élément de précharge. Il convient aux applications utilisant de l'huile hydraulique dans les vérins hydrauliques.
Ce joint de piston offre d'excellentes performances d'étanchéité dynamique et statique. La bague de glissement et le joint torique peuvent être sélectionnés de manière flexible parmi différents matériaux selon le fluide utilisé et la température de fonctionnement spécifiques, répondant ainsi à diverses conditions d'utilisation.
Sa conception annulaire unique assure une répartition uniforme de la pression radiale, empêchant efficacement le déplacement et l'extrusion du joint, et maintenant une étanchéité fiable même dans des conditions de chocs à haute pression.
Données techniques
| Paramètre | Valeur |
| Température de fonctionnement | -30°C à +120°C |
| Pression de service | ≤ 25 MPa |
| Vitesse de surface | ≤ 0.5 m/s |
| Matériau | PU + NBR |
| Type de conception | Joint de piston à double effet |
| Système d'unités | Métrique |
Avantages
Les bagues de glissement en polyuréthane offrent une résistance exceptionnelle à l'usure, prolongeant considérablement la durée de vie du joint.
Maintient d'excellentes performances d'étanchéité dans des conditions dynamiques et statiques, s'adaptant à une large gamme de conditions d'utilisation.
La conception combinée avec joint torique présente une faible dimension axiale, ce qui la rend adaptée aux petits vérins hydrauliques compacts.
Il suffit de l'enfoncer depuis le diamètre extérieur ; aucun outil spécial n'est requis. Appliquez un lubrifiant avant l'installation pour terminer le processus.

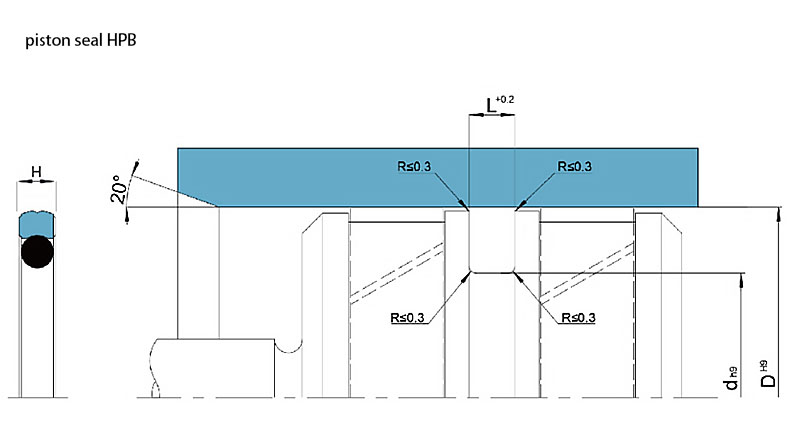

Tableau des paramètres du produit
| Désignation | Diamètre de tige | Diamètre de la gorge du logement | Largeur de la gorge du logement | Élément d'étanchéité principal |
| [mm] | [mm] | [mm] | ||
| HPB 40X29X4.2 M6112 | 29 | 40 | 4.2 | PU + NBR |
| HPB 45X34X4.2 M6112 | 34 | 45 | 4.2 | PU + NBR |
| HPB 50X39X4.2 M6112 | 39 | 50 | 4.2 | PU + NBR |
| HPB 55X44X4.2 M6112 | 44 | 55 | 4.2 | PU + NBR |
| HPB 60X49X4.2 M6112 | 49 | 60 | 4.2 | PU + NBR |
| HPB 63X52X4.2 M6112 | 52 | 63 | 4.2 | PU + NBR |
| HPB 65X54X4.2 M6112 | 54 | 65 | 4.2 | PU + NBR |
| HPB 70X59X4.2 M6112 | 59 | 70 | 4.2 | PU + NBR |
| HPB 75X64X4.2 M6112 | 64 | 75 | 4.2 | PU + NBR |
| HPB 75X59.5X6.3 M6112 | 59.5 | 75 | 6.3 | PU + NBR |
| HPB 80X64.5X6.3 M6112 | 64.5 | 80 | 6.3 | PU + NBR |
| HPB 90X74.5X6.3 M6112 | 74.5 | 90 | 6.3 | PU + NBR |
| HPB 95X79.5X6.3 M6112 | 79.5 | 95 | 6.3 | PU + NBR |
| HPB 100X84.5X6.3 M6112 | 84.5 | 100 | 6.3 | PU + NBR |
| HPB 105X89.5X6.3 M6112 | 89.5 | 105 | 6.3 | PU + NBR |
| HPB 110X94.5X6.3 M6112 | 94.5 | 110 | 6.3 | PU + NBR |
| HPB 115X99.5X6.3 M6112 | 99.5 | 115 | 6.3 | PU + NBR |
| HPB 120X104.5X6.3 M6112 | 104.5 | 120 | 6.3 | PU + NBR |
| HPB 125X109.5X6.3 M6112 | 109.5 | 125 | 6.3 | PU + NBR |
| HPB 130X114.5X6.3 M6112 | 114.5 | 130 | 6.3 | PU + NBR |
| HPB 135X114X8.1 M6112 | 114 | 135 | 8.1 | PU + NBR |
| HPB 140X119X8.1 M6112 | 119 | 140 | 8.1 | PU + NBR |
| HPB 145X124X8.1 M6112 | 124 | 145 | 8.1 | PU + NBR |
| HPB 160X139X8.1 M6112 | 139 | 160 | 8.1 | PU + NBR |
| HPB 165X144X8.1 M6112 | 144 | 165 | 8.1 | PU + NBR |
| HPB 180X159X8.1 M6112 | 159 | 180 | 8.1 | PU + NBR |
| HPB 185X164X8.1 M6112 | 164 | 185 | 8.1 | PU + NBR |
| HPB 200X179X8.1 M6112 | 179 | 200 | 8.1 | PU + NBR |
| HPB 210X189X8.1 M6112 | 189 | 210 | 8.1 | PU + NBR |
Joint de piston HPB
 |
|
| Codes matériaux | M6112 |
| Pression | Haute pression |
| Vitesse | Jusqu'à 0,5 m/s (1,6 ft/s) |
| Plage de température |  |
 |
Plage de température extrêmement basse : peut être exposé de manière intermittente (par exemple lors d'un démarrage à froid) sans endommagement du joint, mais les performances du joint peuvent être compromises dans cette plage |
 |
Températures inférieures à la plage de fonctionnement recommandée : les performances du joint dépendent de la conception du système (une disposition de guidage de précision est recommandée) |
 |
Plage de température de fonctionnement recommandée pour ce profil et ce matériau |
 |
|
 |
Plage de température extrêmement élevée : uniquement une exposition occasionnelle de courte durée (par exemple, un vérin dans un four de cuisson d'un processus de revêtement en poudre) |
| Normes dimensionnelles | Conçu pour s'adapter aux dimensions de logement standard conformément à l'ISO 5597:2010. |
| Liste des tailles | → Métrique |
| Les valeurs maximales des paramètres d'application (par exemple la pression, la vitesse, la température, l'entrefer électronique) ne doivent pas être appliquées en continu ni simultanément. | |
