Le joint de piston double effet HPIA combine un élément d'étanchéité en NBR, des bagues de support en polyester et des bagues de guidage en POM pour une étanchéité dynamique et statique fiable. Idéal pour les vérins hydrauliques compacts nécessitant une excellente résistance à l'usure et une bonne rétention de pression.
Article n°:
HPIACommande (MOQ):
50Paiement:
T/TOrigine du produit:
ChinaPort maritime:
ShanghaiDescription du produit

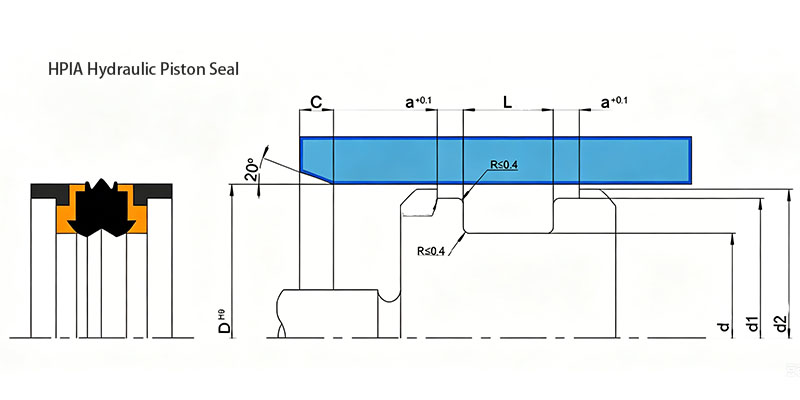

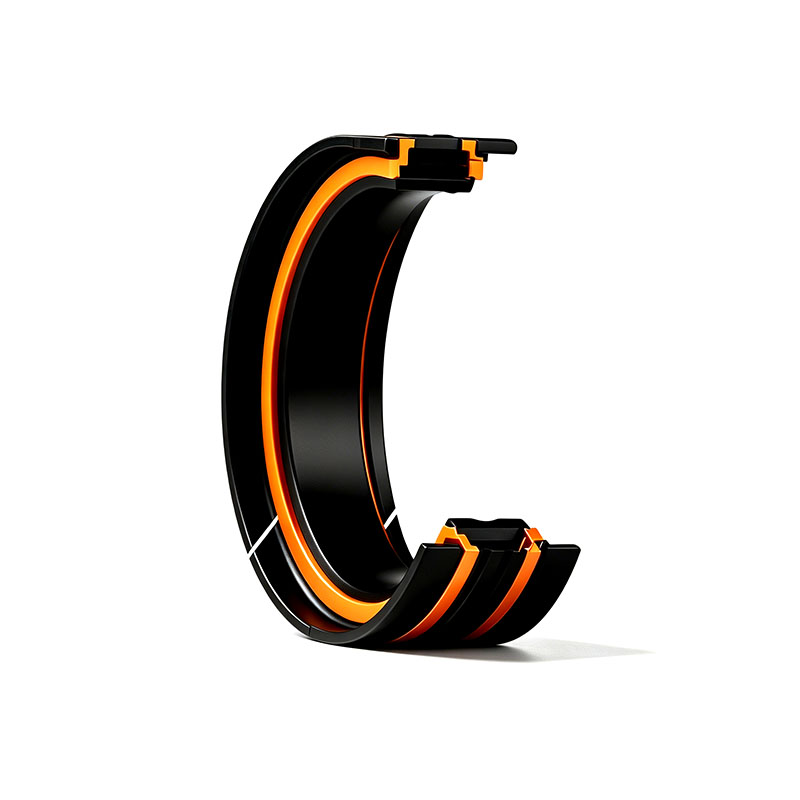

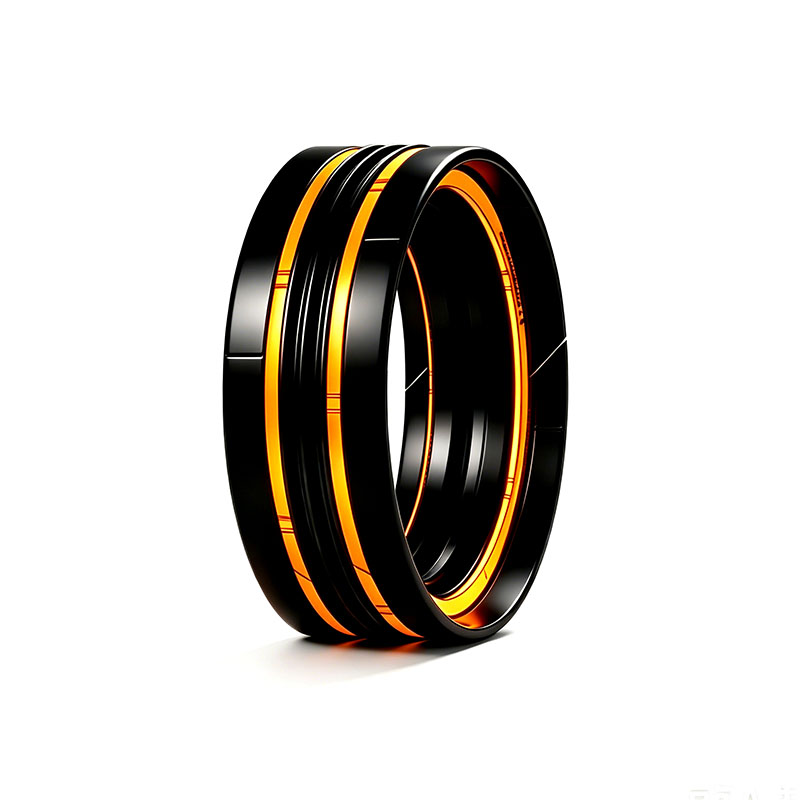

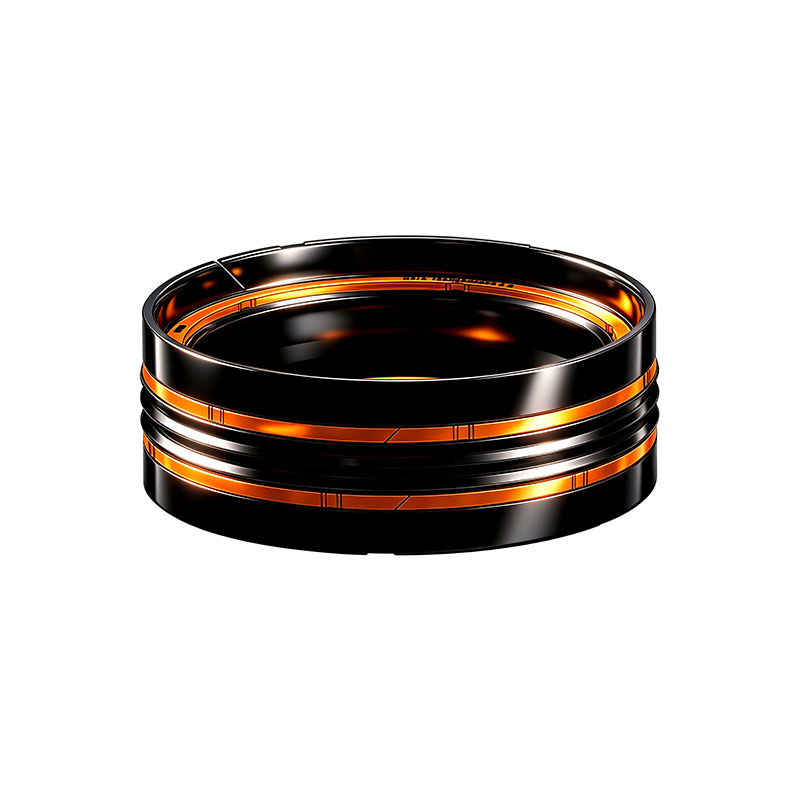

Joint de piston hydraulique HPIA NBRest une solution d'étanchéité compacte en cinq pièces conçue pour les applications de vérins hydrauliques nécessitant des performances d'étanchéité dynamique et statique fiables. Le joint se compose d'un élément d'étanchéité en NBR, de deux bagues de support en élastomère polyester haute dureté et de deux bagues de guidage en POM, combinant les fonctions d'étanchéité et de guidage dans un espace d'installation compact.
En tant que Joint de piston NBR à double effet, le HPIA offre des performances d'étanchéité fiables dans les deux directions tout en empêchant l'extrusion sous pression. Sa conception optimisée minimise la déformation du joint dans la gorge et garantit un fonctionnement stable dans des conditions de pression fluctuante. Le HPIA convient particulièrement aux systèmes hydrauliques à moyenne et basse pression avec un mouvement alternatif modéré et des exigences de maintien de pression statique.
Données techniques
| Paramètre | Valeur |
| Température de fonctionnement | -30°C à +100°C |
| Pression de service | ≤ 30 MPa |
| Vitesse de surface | ≤ 0,5 m/s |
| Matériau | NBR+PU+POM |
| Type de conception | Joint de piston à double effet |
| Système d'unités | Métrique |
Caractéristiques et avantages
Tableau des paramètres du produit
| Désignation | Diamètre de tige | Diamètre de la gorge du logement | Largeur de la gorge du logement | Élément d'étanchéité principal |
| [mm] | [mm] | [mm] | ||
| HPIA 30X21X13.5X2.1 MJ001 | 21 | 30 | 13.5 | NBR+PU+POM |
| HPIA 32X22X15.5X2.6 MJ001 | 22 | 32 | 15.5 | NBR+PU+POM |
| HPIA 40X30X16.4X6.35 MJ001 | 30 | 40 | 16.4 | NBR+PU+POM |
| HPIA 50X34X18.4X6.35 MJ001 | 34 | 50 | 18.4 | NBR+PU+POM |
| HPIA 55X39X18.4X6.35 MJ001 | 39 | 55 | 18.4 | NBR+PU+POM |
| HPIA 60X44X18.4X6.35 MJ001 | 44 | 60 | 18.4 | NBR+PU+POM |
| HPIA 63X47X18.4X6.35 MJ001 | 47 | 63 | 18.4 | NBR+PU+POM |
| HPIA 70X50X22.4X6.35 MJ001 | 50 | 70 | 22.4 | NBR+PU+POM |
| HPIA 75X55X22.4X6.35 MJ001 | 55 | 75 | 22.4 | NBR+PU+POM |
| HPIA 80X60X22.4X6.35 MJ001 | 60 | 80 | 22.4 | NBR+PU+POM |
| HPIA 85X65X22.4X6.35 MJ001 | 65 | 85 | 22.4 | NBR+PU+POM |
| HPIA 90X70X22.4X6.35 MJ001 | 70 | 90 | 22.4 | NBR+PU+POM |
| HPIA 100X75X22.4X6.35 MJ001 | 75 | 100 | 22.4 | NBR+PU+POM |
| HPIA 105X80X22.4X6.35 MJ001 | 80 | 105 | 22.4 | NBR+PU+POM |
| HPIA 110X85X22.4X6.35 MJ001 | 85 | 110 | 22.4 | NBR+PU+POM |
| HPIA 115X90X22.4X6.35 MJ001 | 90 | 115 | 22.4 | NBR+PU+POM |
| HPIA 120X95X22.4X6.35 MJ001 | 95 | 120 | 22.4 | NBR+PU+POM |
| HPIA 125X100X25.4X9.5 MJ001 | 100 | 125 | 25.4 | NBR+PU+POM |
| HPIA 130X105X25.4X9.5 MJ001 | 105 | 130 | 25.4 | NBR+PU+POM |
| HPIA 140X115X25.4X6.35 MJ001 | 115 | 140 | 25.4 | NBR+PU+POM |
| HPIA 140X115X25.4X9.5 MJ001 | 115 | 140 | 25.4 | NBR+PU+POM |
| HPIA 145X120X25.4X9.5 MJ001 | 120 | 145 | 25.4 | NBR+PU+POM |
| HPIA 150X125X25.4X9.5 MJ001 | 125 | 150 | 25.4 | NBR+PU+POM |
| HPIA 160X135X25.4X9.5 MJ001 | 135 | 160 | 25.4 | NBR+PU+POM |
| HPIA 165X140X25.4X9.5 MJ001 | 140 | 165 | 25.4 | NBR+PU+POM |
| HPIA 170X145X25.4X12.7 MJ001 | 145 | 170 | 25.4 | NBR+PU+POM |
| HPIA 180X155X25.4X12.7 MJ001 | 155 | 180 | 25.4 | NBR+PU+POM |
| HPIA 190X165X25.4X12.7 MJ001 | 165 | 190 | 25.4 | NBR+PU+POM |
| HPIA 200X175X25.4X12.7 MJ001 | 175 | 200 | 25.4 | NBR+PU+POM |
| HPIA 210X185X25.4X12.7 MJ001 | 185 | 210 | 25.4 | NBR+PU+POM |
| HPIA 220X195X25.4X12.7 MJ001 | 195 | 220 | 25.4 | NBR+PU+POM |
| HPIA 230X205X25.4X12.7 MJ001 | 205 | 230 | 25.4 | NBR+PU+POM |
| HPIA 240X215X25.4X12.7 MJ001 | 215 | 240 | 25.4 | NBR+PU+POM |
| HPIA 250X225X25.4X12.7 MJ001 | 225 | 250 | 25.4 | NBR+PU+POM |
Joint de piston HPIA
 |
|
| Code matériau | MJ001 |
| Vitesse | Jusqu'à 0,5 m/s (1,6 pi/s) |
| Plage de température | -30°C à +100°C (–22 à +212 °F) |
| Normes dimensionnelles | Certaines tailles s'adaptent aux logements de joints conformément à la norme ISO 6195-B:2013. |
| Liste des tailles | → Métrique |
| Informations supplémentaires | → Joint de piston à double effet |
| Les valeurs maximales des paramètres d'application (par exemple la vitesse, la température) ne doivent pas être appliquées en continu ni simultanément. | |
